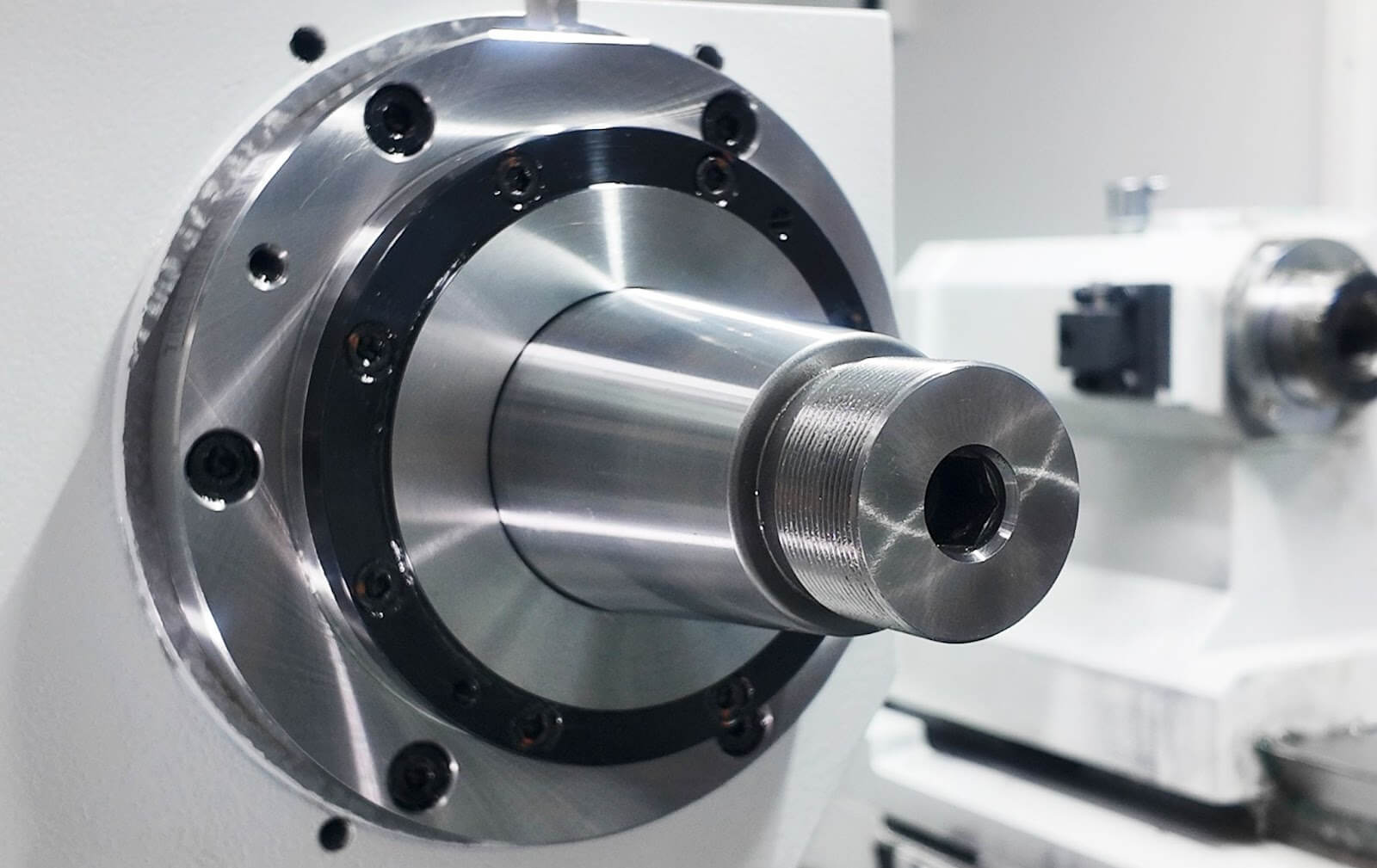

Spindel - Drivning av slipskiva
I spindeln används högprecisionslager för att garantera dess noggrannhet.
.jpg)
Arbetskapacitet
Svängdiameter (mm)
350
Högsta tillåtnaSlipdiameter (mm)
330
Högsta tillåtnaSlipningslängd (mm)
600
Avstånd mellan centrum (mm)
650
Max. viktVikt på arbetsstycket mellan centralerna (kg)
60 (utan centrumstöd)
.jpg)

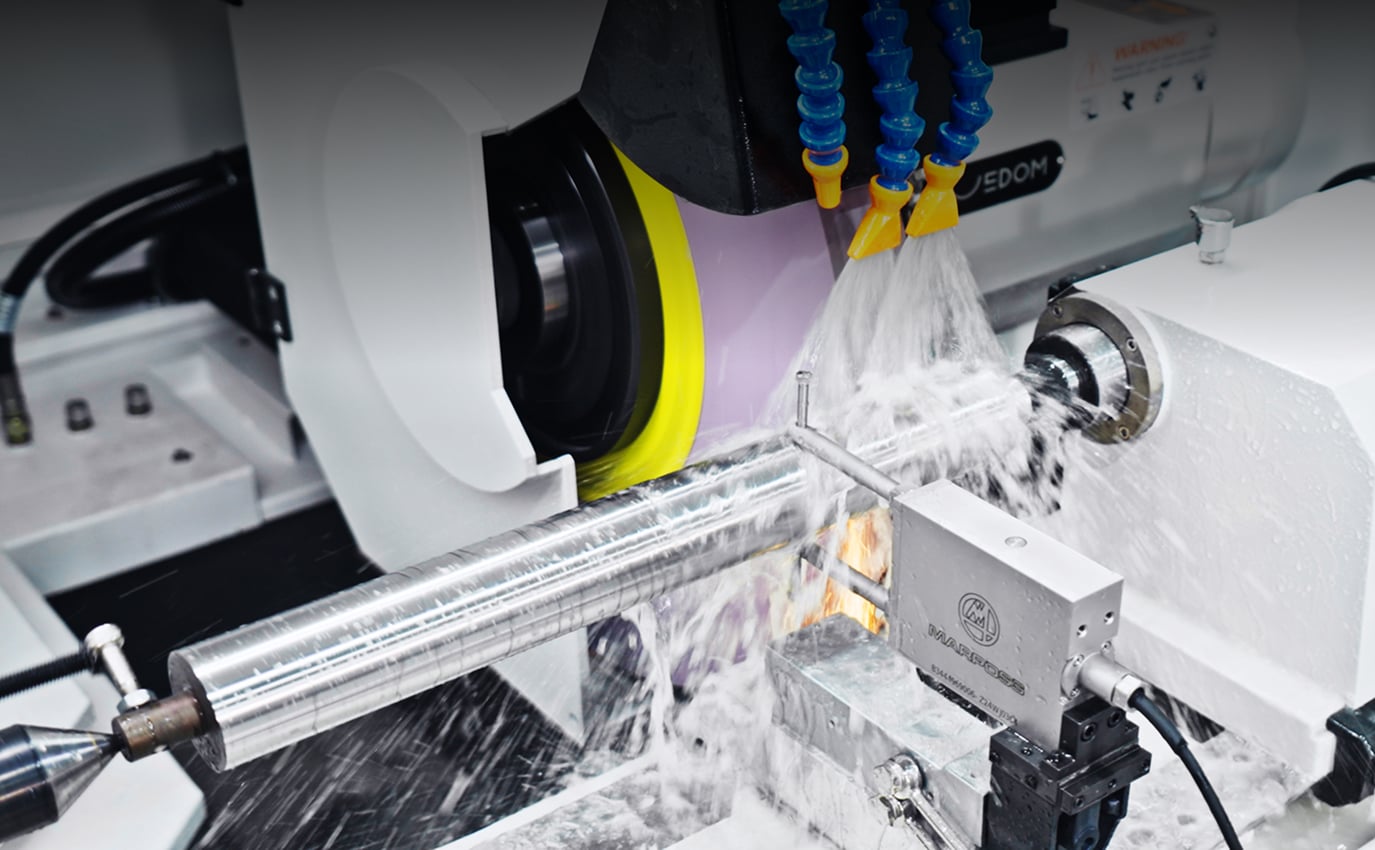

Slipskivans huvud
Slipskivans mått (yttermått x tjocklek x innermått) mm
610 x (25–100) x 203,2
Spindelmotorns effekt (Kw)
11
Slipskivans skärlinjehastighet (m/s)
60 (tillval 100)
Spindelaxelns storlek (mm)
67
Typ av spindellager
Lagertyp (valfri rem-typ)
-2.jpg)

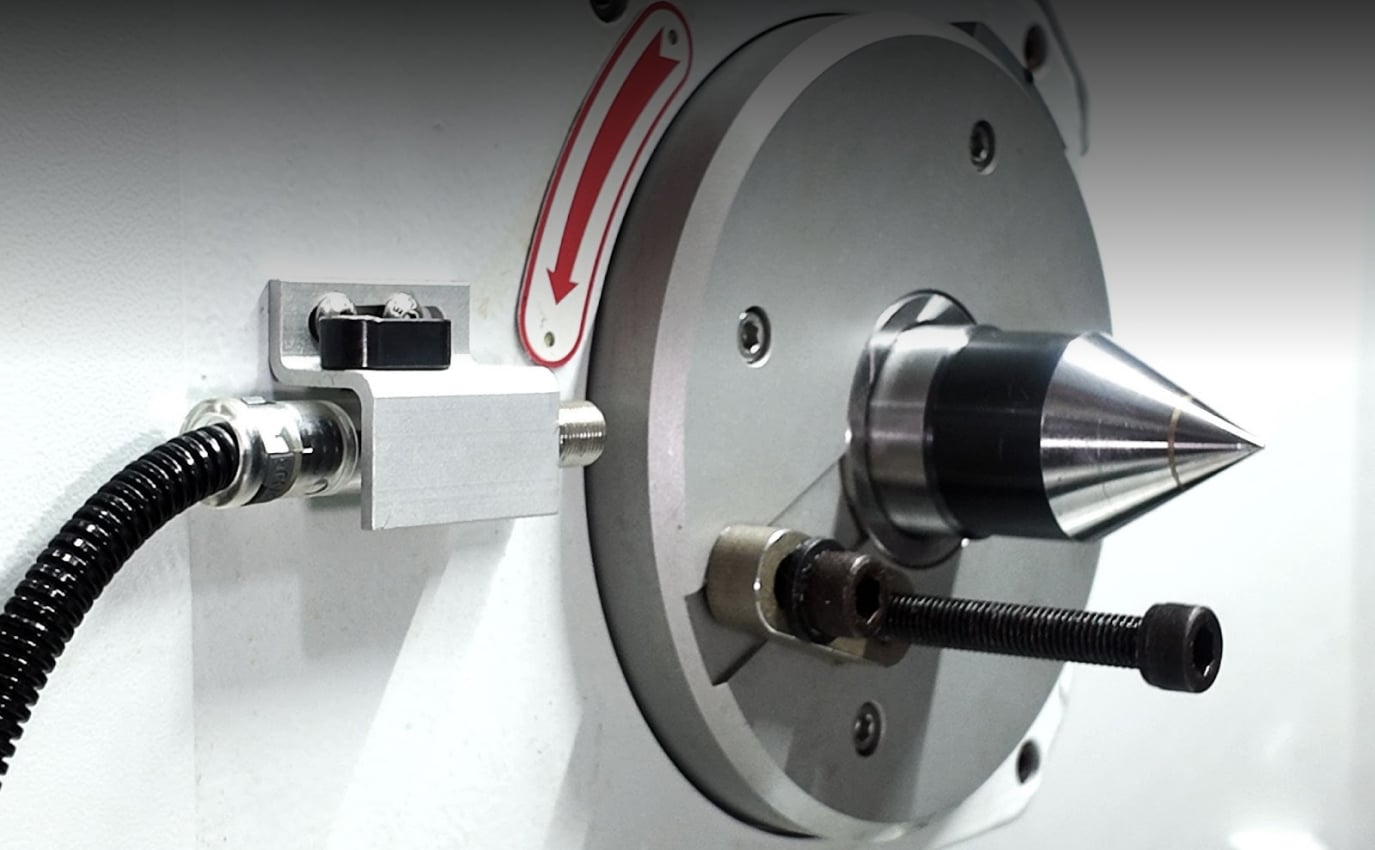

Arbetshuvud
Typ
Fast central/Live central
Avsmalnande centrum
MT5
Spindelhastighet (rpm)
10~1000
Motoreffekt (kW)
2

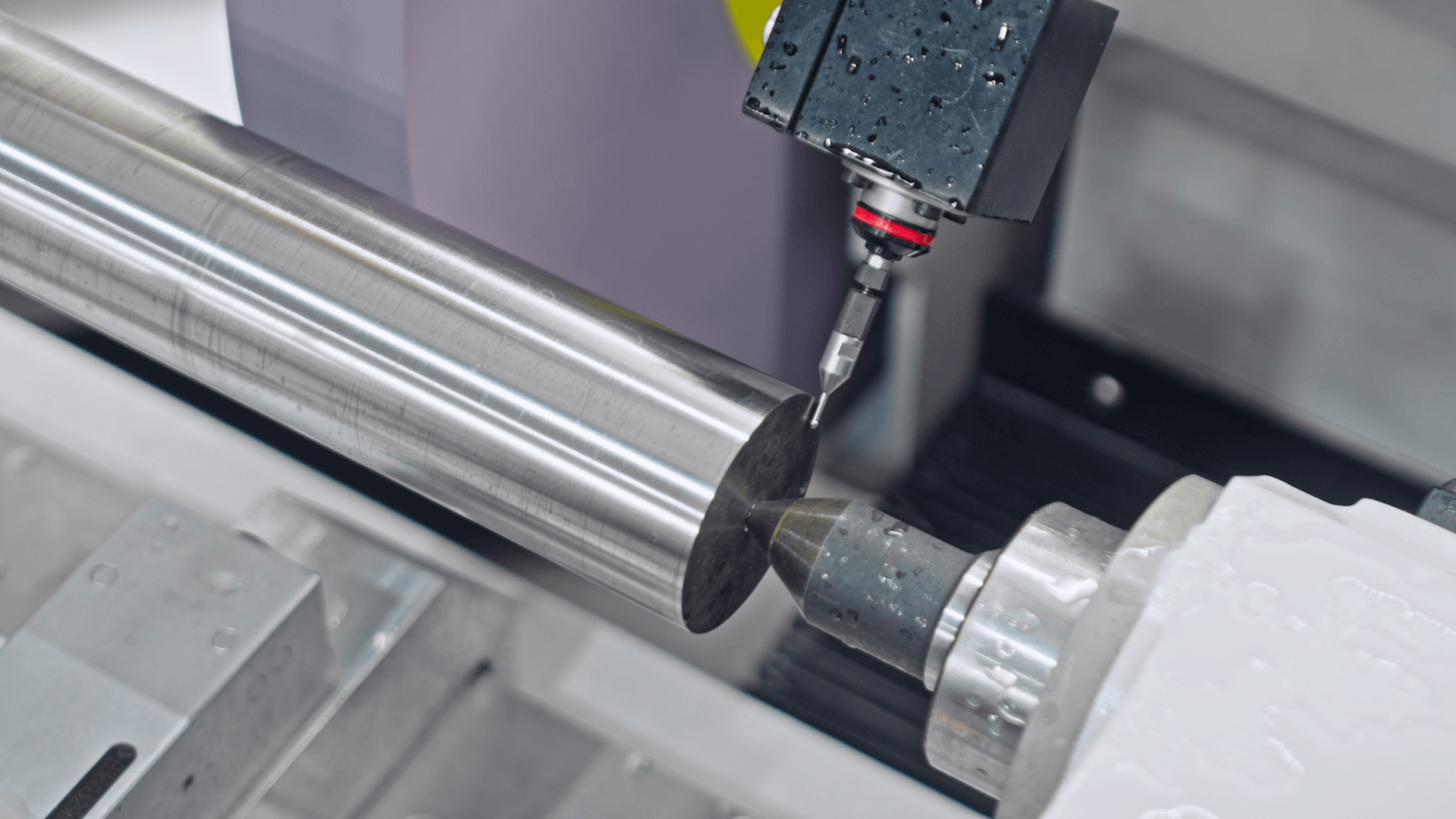

%20(1).png)
Bakdocka
Avsmalnande centrum
MT4
Hylsdiameter (mm)
58
Spindelrörelse (mm)
35
X-axel slipskivans slits
Bordets rörelse (mm)
400
Snabb matningshastighet (m/min)
16
Min.matning/varje skala (mm)
0.001/0.01/0.10
Slipskivans matningssätt
Instick / Vinkel
Servomotor för X-axeln (kW)
2.2
Slipskivans glidbana
En styrskena med V-Flat-struktur
-2.jpg)
Slipskivans slits i Z-axeln
Bordets rörelse (mm)
700
Snabb matningshastighet (m/min)
16
Min.matning/varje skala (mm)
0.001/0.01/0.10
Servomotor för Z-axeln (kW)
2.2
Tabell bild
En styrskena för V-Flat-struktur
Bänkens rotationsvinkel (grader medurs/moturs)
4 och 9
Universell
Smörjoljepump för slipskivehuvud (kW)
0.18
Pump för slipvätska (kW)
0.18
Styr oljepumpen (W)
25
Kapacitet för oljetank för slipskivehuvud (L)
30
Tankens kapacitet för slipvätska (L)
120
Guide oljetankens kapacitet (L)
8 (heltidssmörjning)
Nettovikt (kg)
5200
Mått (mm)
3015 x 2200 x 1867

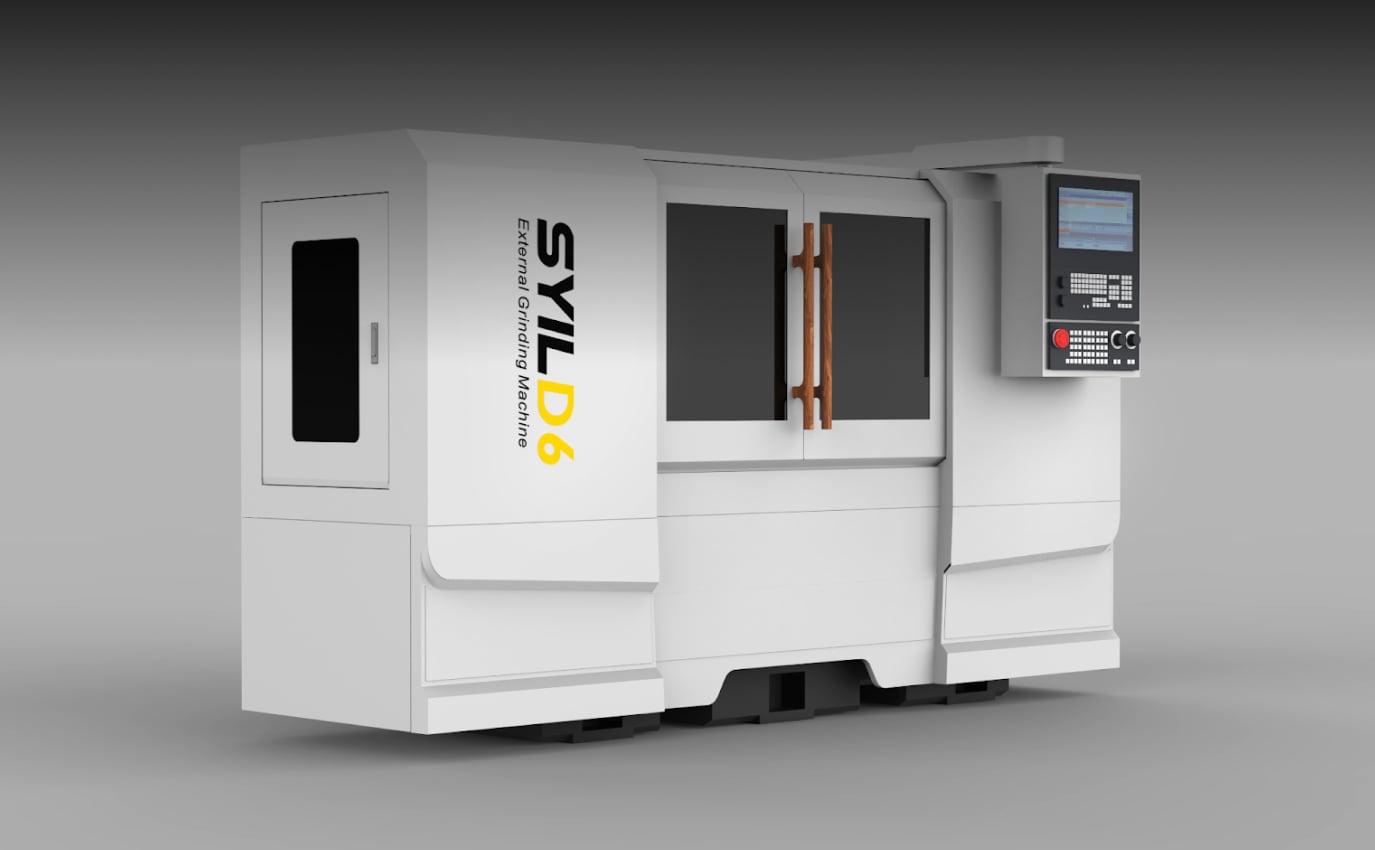

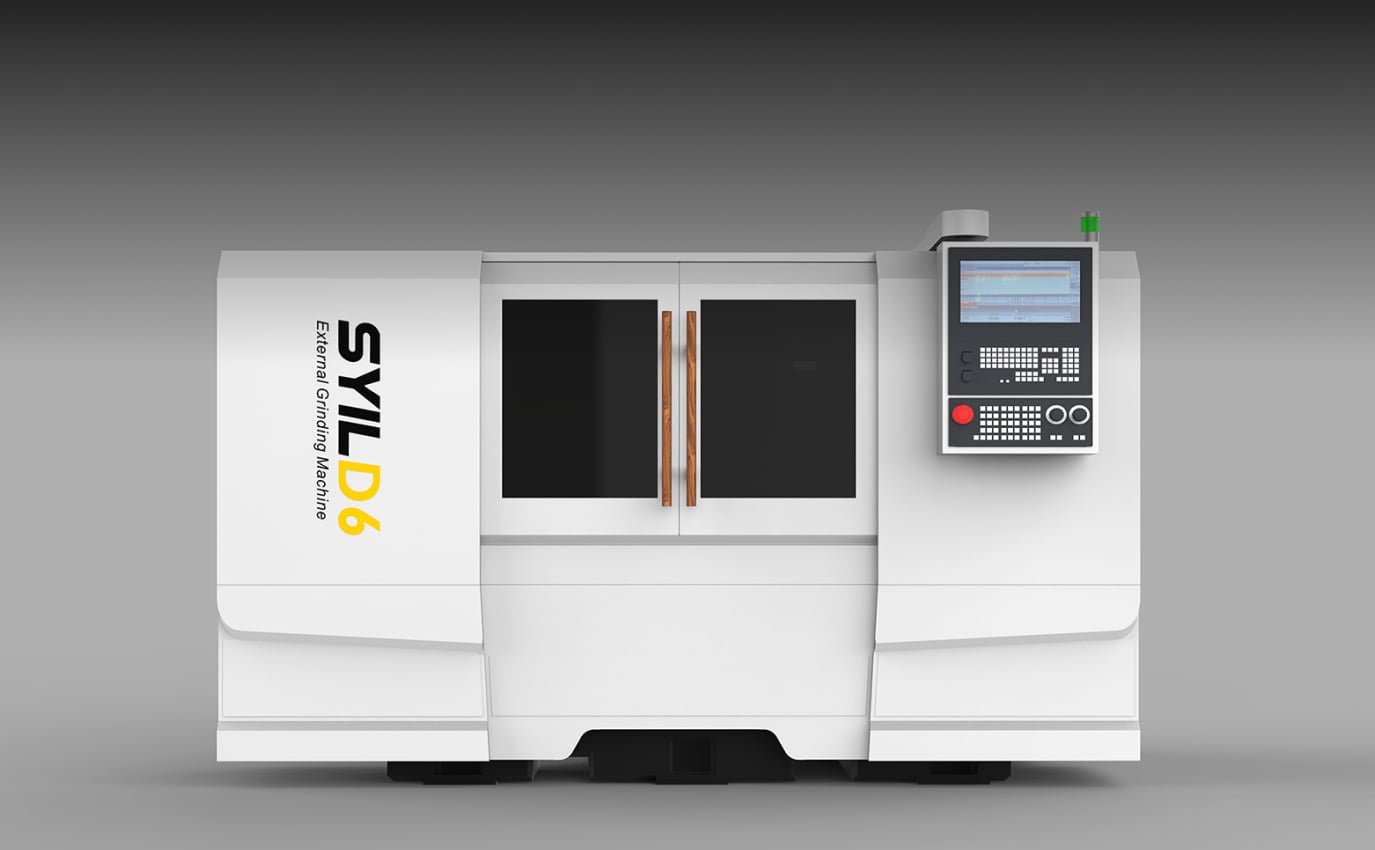

Precisions-CNC-rundslipmaskin
D6 är en maskinplattform som är konstruerad för utvändig cylindrisk slipning av precisionsaxlar. Denna serie erbjuder utmärkt flexibilitet och prestanda och är idealisk för mindre komponenter som stansar, axlar och kirurgisk utrustning.
Den erbjuder ett utmärkt värde och är det perfekta valet för både flexibel engångsproduktion i små verkstäder och effektiv högvolymproduktion i storskaliga verksamheter. Universalslipmaskinen D6 har en kompakt design, är mångsidig och intuitiv att använda och ger enastående precision och maximal produktivitet.

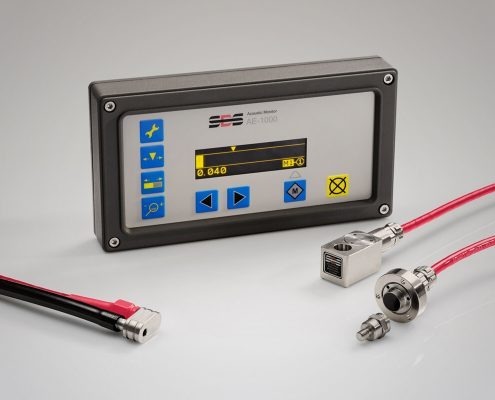

.png)

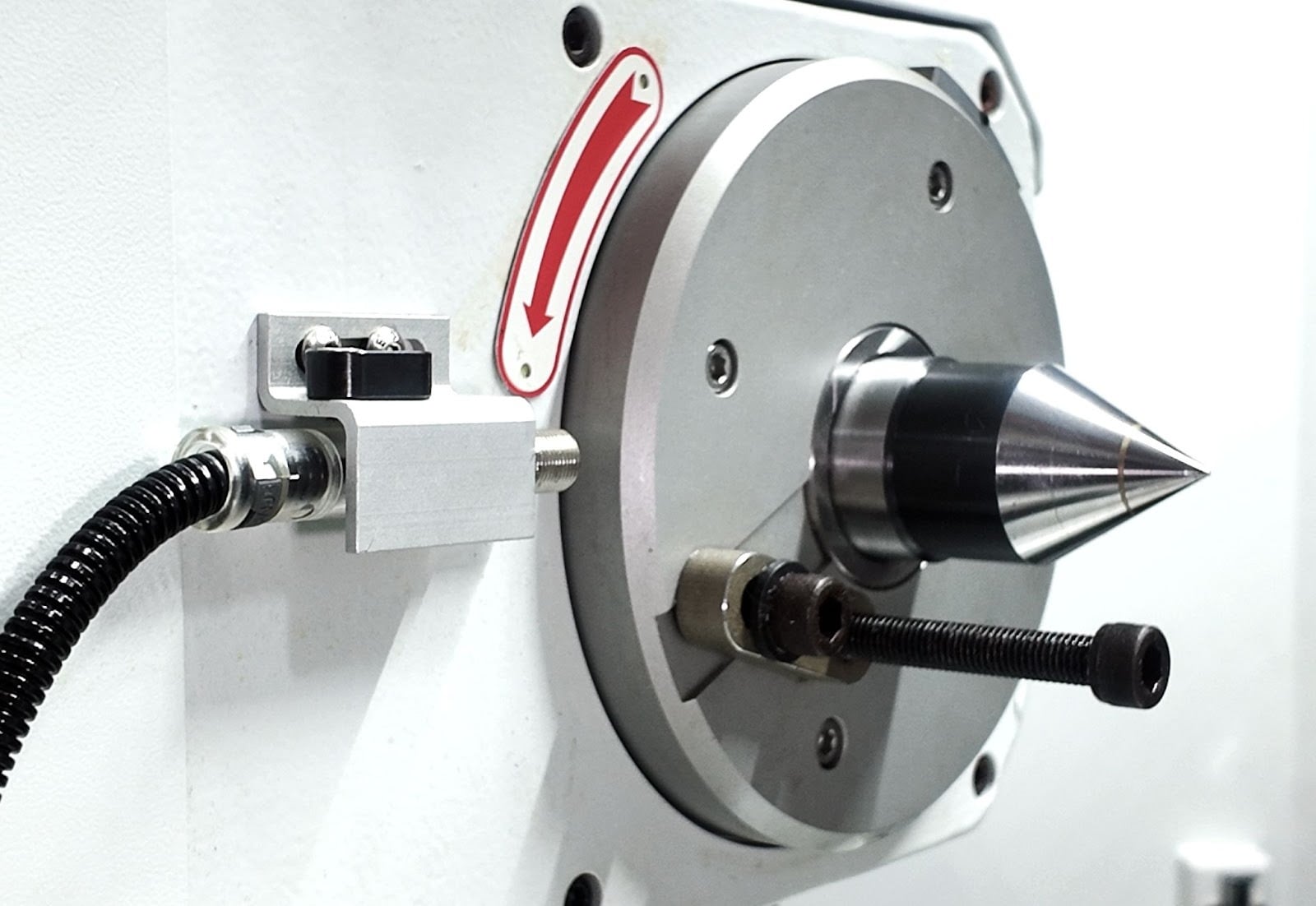

Arbetshuvud - Produktens drivanordning
Arbetshuvudet kan användas både för slipning med levande spindel och för slipning med tvåcenteruppspänning.
.png)

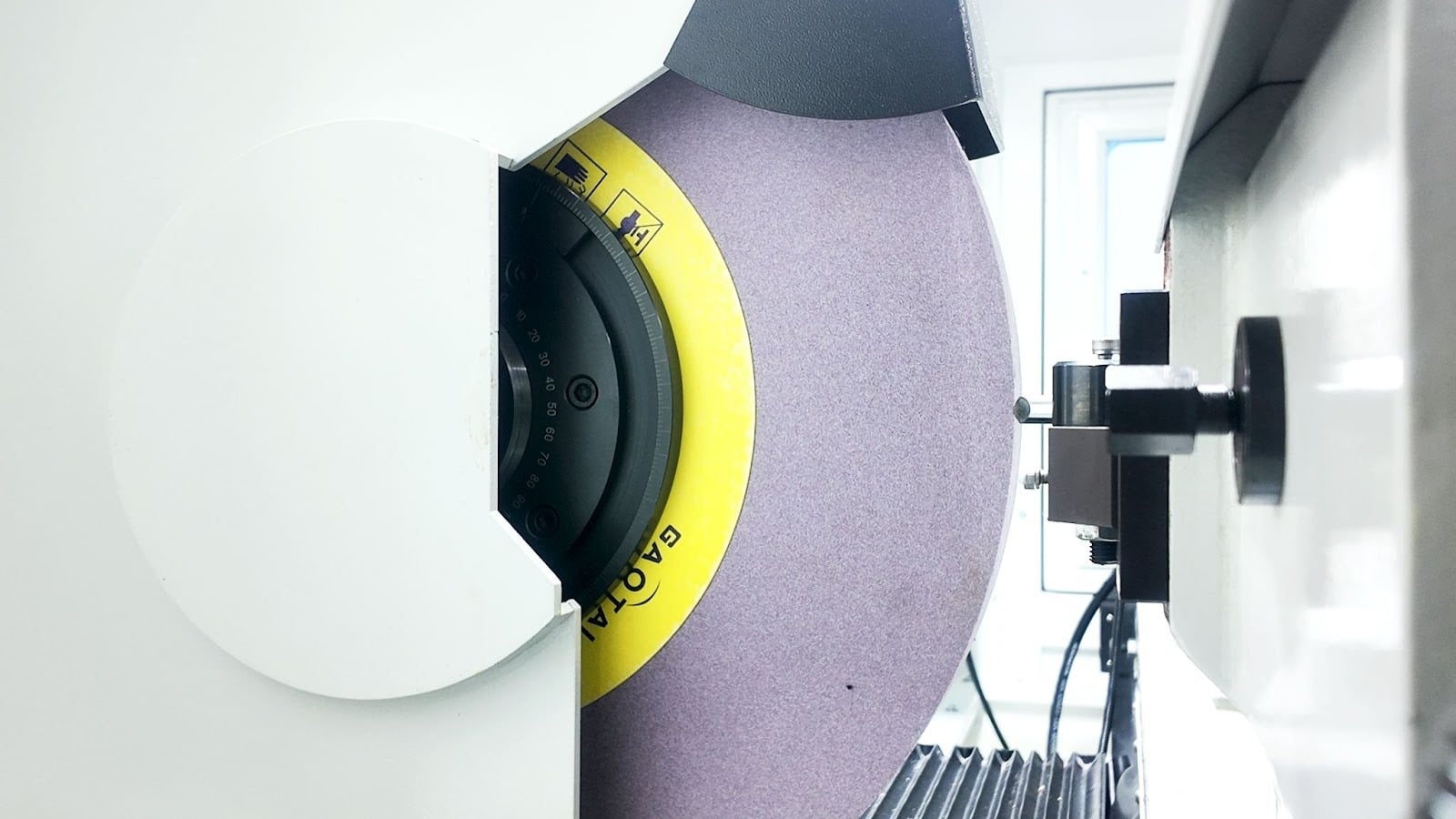

Slipskivehuvud - Anordning för montering av slipskiva
Den innehåller ett dynamiskt och statiskt trycksystem. Detta system säkerställer en kontinuerlig oljefilm runt spindeln och lagren när slipskivan roterar, vilket avsevärt förlänger livslängden på slipskivans spindel.
Bakdocka - Spännanordning på höger sida
Slutdockan har en generöst tilltagen hylsa som glider smidigt i sitt hölje. Exakta finjusteringar kan göras med minimal ansträngning. Exakta cylindricitetsjusteringar kan uppnås inom det specificerade området genom finjustering av cylindriciteten under slipning med två-center fastspänning.

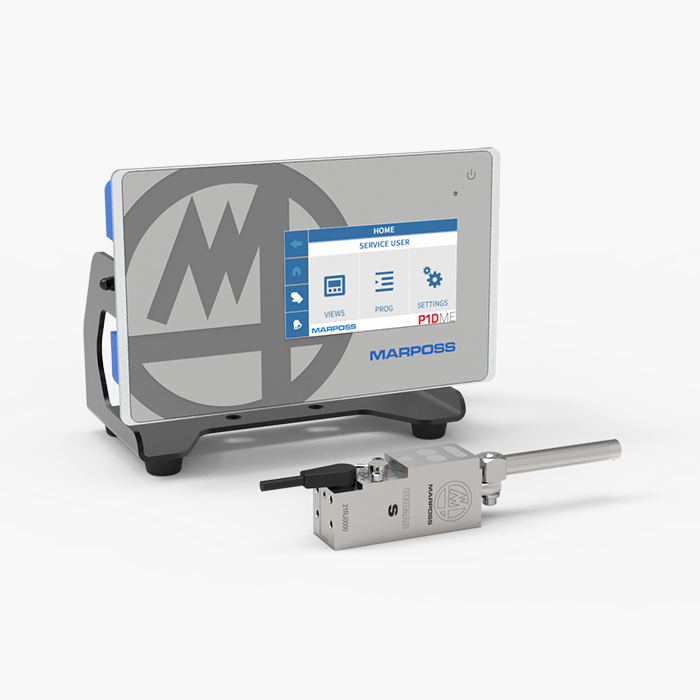

.png?width=1200&height=900&name=Mask%20group%20(6).png)

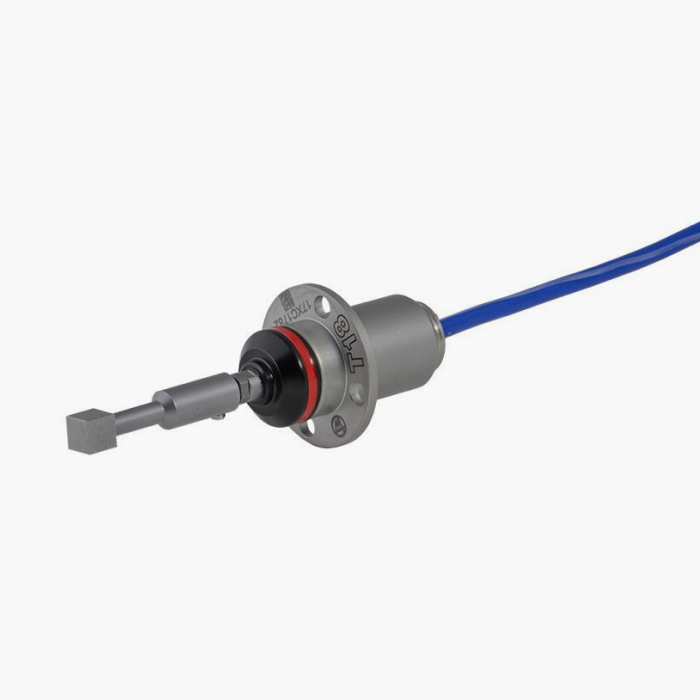

.png?width=1200&height=900&name=Mask%20group%20(7).png)
Tekniska specifikationer
D6
D7
D10
Arbetskapacitet
Svängdiameter (mm)
350
350
350
Högsta tillåtna Slipdiameter (mm)
330
330
330
Max. längd Slipning längd (mm)
600
750
1000
Avstånd mellan centrum (mm)
650
800
1050
Max. vikt Vikt på arbetsstycket mellan centralerna (kg)
60 (utan mittpunktsspärr)
80 (utan mittstöd)
120 (utan mittstöd)
Slipskivans huvud
Slipskivans mått (yttermått x tjocklek x innermått ) mm
610 x (25–100) x 203,2
610 x (25–100) x 203,2
610 x (25–100) x 203,2
Spindelmotorns effekt (Kw)
11
11
11
Slipskivans skärlinjehastighet (m/s)
60 (valfritt 100)
61 (valfritt 100)
62 (valfritt 100)
Spindelaxelns storlek (mm)
67
67
67
Typ av spindellager
Lagertyp (remtyp som tillval)
Lagertyp (remtyp som tillval)
Lagertyp (remtyp som tillval)
Arbetshuvud
Typ
Fast center/Live center
Fast center/Live center
Fast center/Live center
Mittavsmalning
MT5
MT5
MT5
Spindelvarvtal (rpm)
10~1000
10~1000
10~1000
Motoreffekt (kW)
2
2
2.5
Bakdocka
Mittavsmalning
MT4
MT4
MT4
Hylsdiameter (mm)
58
58
58
Spindelns rörelse (mm)
35
35
35
X-axel slipskivans slits
Bordets rörelse (mm)
400
400
400
Snabb matningshastighet (m/min)
16
16
16
Min.matning/varje skala (mm)
0.001/0.01/0.10
0.001/0.01/0.10
0.001/0.01/0.10
Matningssätt för slipskiva
Instick / vinkel
Instick / vinkel
Instick / vinkel
Servomotor för X-axeln (kW)
2.2
2.2
2.2
Slipskivans glidbana
En styrskena för V-Flat-struktur
En styrskena för V-Flat-struktur
En styrskena för V-Flat-struktur
Slipskivans slits i Z-axeln
Bordets rörelse (mm)
700
850
1300
Snabb matningshastighet (m/min)
16
16
16
Min.matning/varje skala (mm)
0.001/0.01/0.10
0.001/0.01/0.10
0.001/0.01/0.10
Servomotor för Z-axeln (kW)
2.2
2.2
2.2
Tabell bild
En styrskena för V-Flat-struktur
En styrskena för V-Flat-struktur
En styrskena för V-Flat-struktur
Bänkens rotationsvinkel (grader medurs/moturs)
4 och 9
4 och 9
4 och 9
Universell
Smörjoljepump för slipskivehuvud (kW)
0.18
0.18
0.18
Pump för slipvätska (kW)
0.18
0.18
0.18
Styroljepump (W)
25
25
25
Kapacitet för oljetank för slipskivehuvud (L)
30
30
30
Tankens kapacitet för slipvätska (L)
120
120
120
Styroljetankens kapacitet (L)
8 (smörjning på heltid)
8 (smörjning på heltid)
8 (smörjning på heltid)
Nettovikt (kg)
5200
5500
6200
Mått (mm)
3015 x 2200 x 1867
3015 x 2200 x 1867
3200 x 2500 x 1900
