Bearbetningskapacitet
Maximal bearbetningsdiameter (mm)
Φ20 mm
Spindelens genomgående hål diameter (mm)
ø25
Maximal bearbetningslängd (mm) och (tum) (utan styrbussning)
2,5D (maximalt 50)
Maximal bearbetningslängd (mm) och (tum) (fast styrhylsa)
220(valfritt)
Maximal bearbetningslängd (mm) och (tum) (roterande styrhylsa)
180
Maximal spännningsdiameter för bakre spindel (mm)
Φ20
Spindelns maximala borrdiameter (mm)
Φ10
Bearbetningskapacitet
Spindelns maximala gängningsdiameter
M10
Maximal borrdiameter för bakre spindel (mm)
Φ10
Maximal tappningsdiameter för bakre spindel
M10
Maximal borrdiameter för radiellt roterande verktyg (mm)
Φ8
Maximal tappningsdiameter för radiellt roterande verktyg
M6
Maximal borrdiameter för bakdrivet verktyg (mm)
Φ8(valfritt)
Maximal borrdiameter för bakdrivet verktyg
M6(valfritt)
Mekaniska egenskaper
Spindelhastighet (r/min)
10000 (roterande styrhylsa 8000)
Bakre spindelhastighet (r/min)
10000
Radial hastighet för roterande verktyg (r/min)
6000
Bakre roterande verktygshastighet (r/min)
6000(valfritt)
Snabb rörelsehastighet (m/min)
24(X2, Y1, Z1, Z2)
Snabb rörelsehastighet (m/min)
20(X1)
Spindelns rundgång (mm)
≤0.002
Repeterbar positioneringsnoggrannhet (mm)
≤0.003
Verktygssystem
Externa cylindriska verktyg
1(□16)+6(□12)
Bearbetningsverktyg för ändytor
4(ER16)
Radiella roterande verktyg
2(ER11)+3(ER16)
Verktygshållare för djupa hål
2(ER16, valfritt)
Verktyg för bakbearbetning
4(ER16)
Ryggdriven verktyg
Valfritt
Verktygshållare för bakvändning
ingen
Motoreffekt
Spindel (kW)
6.5
Linjär drivaxel (kW)
1 (Siemens: 0,94)
Radiellt roterande verktyg (kW)
1 (Siemens: 0,94)
Bakre liveverktyg (kw)
1 (Siemens: 0,94) (valfritt)
Kylpump (kW)
0.4
Övriga
Storlek (mm)
2565x1350x1850
Vikt (kg)
2900

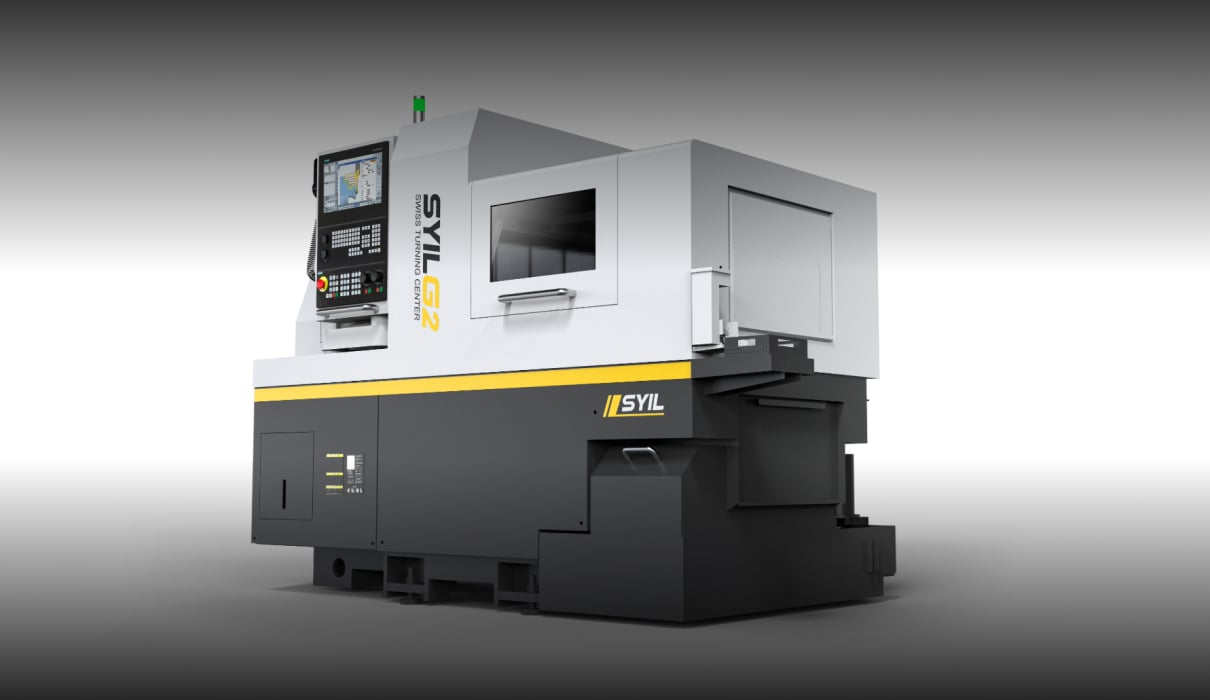

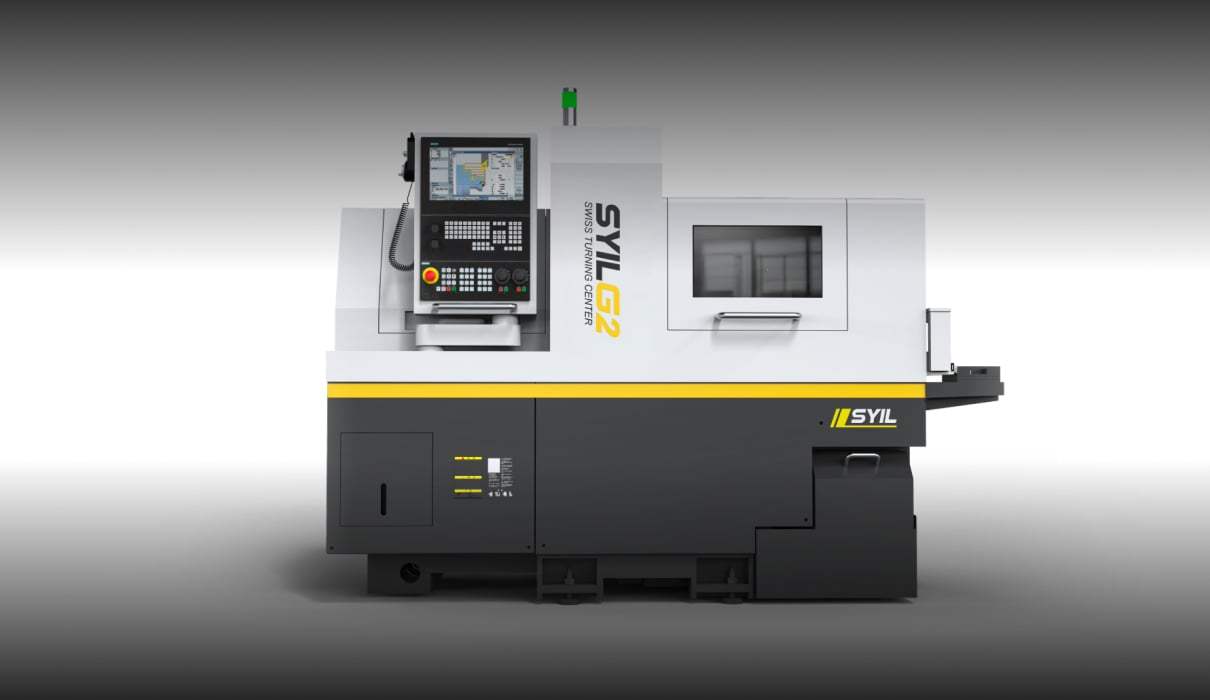

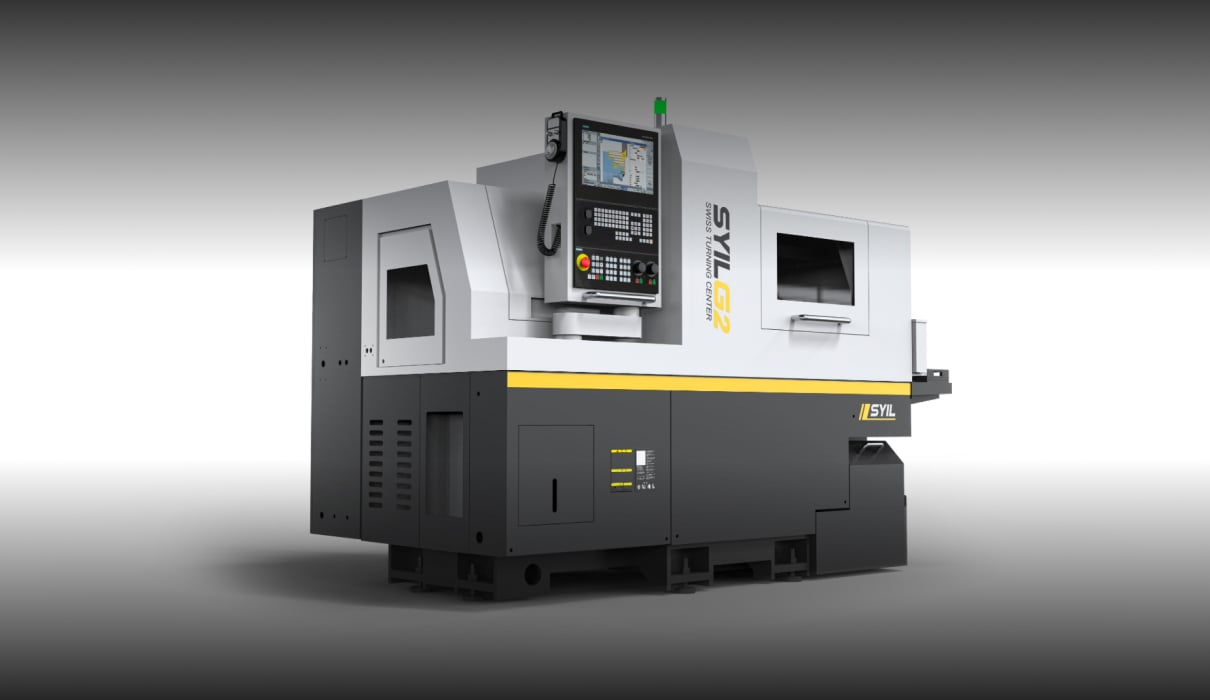

SYIL G2-funktioner
Idealisk för bearbetning av små och långa detaljer med exceptionell precision och stabilitet.
Tekniska specifikationer
G2 L205
G2 L265
G2 205
G2 206
G2 265
G2 266
Bearbetningskapacitet
Max. stångdiameter (mm)
Φ20
Φ26
Φ20
Φ20
Φ26
Φ26
Spindelgenomlopp (diameter) (mm)
Φ25
Φ30
Φ25
Φ25
Φ30
Φ30
Max. bearbetningslängd (mm) (utan styrbussning)
2.5D(max. 50)
2.5D(max. 50)
2.5D(max. 50)
2.5D(max. 50)
2.5D(max. 50)
2.5D(max. 50)
Max. bearbetningslängd (mm) (fast styrbussning)
220(tillval)
220(tillval)
220(tillval)
220(tillval)
220(tillval)
220(tillval)
Max. bearbetningslängd (mm) (roterande styrbussning)
180
180
180
180
180
180
Max. spänndiameter, motspindel (mm)
Φ20
Φ20
Φ20
Φ20
Φ20
Φ20
Max. borrdiameter, huvudspindel (mm)
Φ10
Φ10
Φ10
Φ10
Φ10
Φ10
Max. gängdiameter, huvudspindel
M10
M10
M10
M10
M10
M10
Max. borrdiameter, motspindel (mm)
Φ10
Φ10
Φ10
Φ10
Φ10
Φ10
Max. gängdiameter, motspindel
M8
M8
M10
M10
M10
M10
Max. borrdiameter, radiellt drivet verktyg (mm)
Φ8
Φ8
Φ8
Φ8
Φ8
Φ8
Max. gängdiameter, radiellt drivet verktyg
M6
M6
M6
M6
M6
M6
Max. borrdiameter, drivet verktyg baksida (mm)
Φ8(tillval)
Φ8(tillval)
Φ8(tillval)
Φ8
Φ8(tillval)
Φ8
Max. gängdiameter, drivet verktyg baksida
M6(tillval)
M6(tillval)
M6(tillval)
M6
M6(tillval)
M6
Mekaniska data
Spindelvarvtal (r/min)
10000(roterande styrbussning 8000)
10000(roterande styrbussning 8000)
10000(roterande styrbussning 8000)
10000(roterande styrbussning 8000)
10000(roterande styrbussning 8000)
10000(roterande styrbussning 8000)
Motspindelvarvtal (r/min)
10000
10000
10000
10000
10000
10000
Varvtal, radiellt drivet verktyg (r/min)
5000
5000
6000
6000
6000
6000
Varvtal, drivet verktyg baksida (r/min)
6000 (tillval)
6000 (tillval)
6000 (tillval)
6000
6000 (tillval)
6000
Snabbtransport (m/min)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
Snabbtransport (m/min)
20(X1)
20(X1)
20(X1)
20(X1, Y2)
20(X1)
20(X1, Y2)
Spindelkast (mm)
≤0.002
≤0.002
≤0.002
≤0.002
≤0.002
≤0.002
Repeterbarhet (mm)
≤0.003
≤0.003
≤0.003
≤0.003
≤0.003
≤0.003
Verktygssystem
Utvändiga svarvverktyg
1(□16)+5(□12)
1(□16)+5(□12)
1(□16)+6(□12)
1(□16)+6(□12)
1(□16)+6(□12)
1(□16)+6(□12)
Verktyg för plansvarvning
4(ER16)
4(ER16)
4(ER16)
4(ER16)
4(ER16)
4(ER16)
Radiellt drivna verktyg
2(ER11)+2(ER16)
2(ER11)+2(ER16)
2(ER11)+3(ER16)
2(ER11)+3(ER16)
2(ER11)+3(ER16)
2(ER11)+3(ER16)
Hållare för djuphålsborrning
4(ER16)+1(Φ20)
4(ER16)+1(Φ20)
2(ER16, tillval)
2(ER16, tillval)
2(ER16, tillval)
2(ER16, tillval)
Verktyg för baksidesbearbetning
--
--
4(ER16)
4(ER16)
4(ER16)
4(ER16)
Drivet verktyg baksida
--
--
Tillval
4(ER16)
Tillval
4(ER16)
Hållare för baksidessvarvning
--
--
ingen
2(□16, tillval)
ingen
2(□16, tillval)
Motoreffekt
Spindel (kW)
4.2
4.2
4.2
4.2
4.2
4.2
Motspindel (kW)
3.1
3.1
4.2
4.2
4.2
4.2
Linjär drivaxel (kW)
1 (X1, X2, Y1, Z1) 0.75(Z2)
1 (X1, X2, Y1, Z1) 0.75(Z2)
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
Radiellt drivet verktyg (kW)
1
1
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
Drivet verktyg baksida (kW)
0.75
0.75
1(Siemens:0.94)(tillval)
1(Siemens:0.94)
1(Siemens:0.94)(tillval)
1(Siemens:0.94)
Kylvätskepump (kW)
0.4
0.4
0.4
0.4
0.4
0.4
Vikt och mått
Vikt (kg)
2400
2400
2900
3000
2900
3000
Mått (mm)
2380x1300x1770
2380x1300x1770
2565x1350x1850
2565x1350x1850
2565x1350x1850
2565x1350x1850
