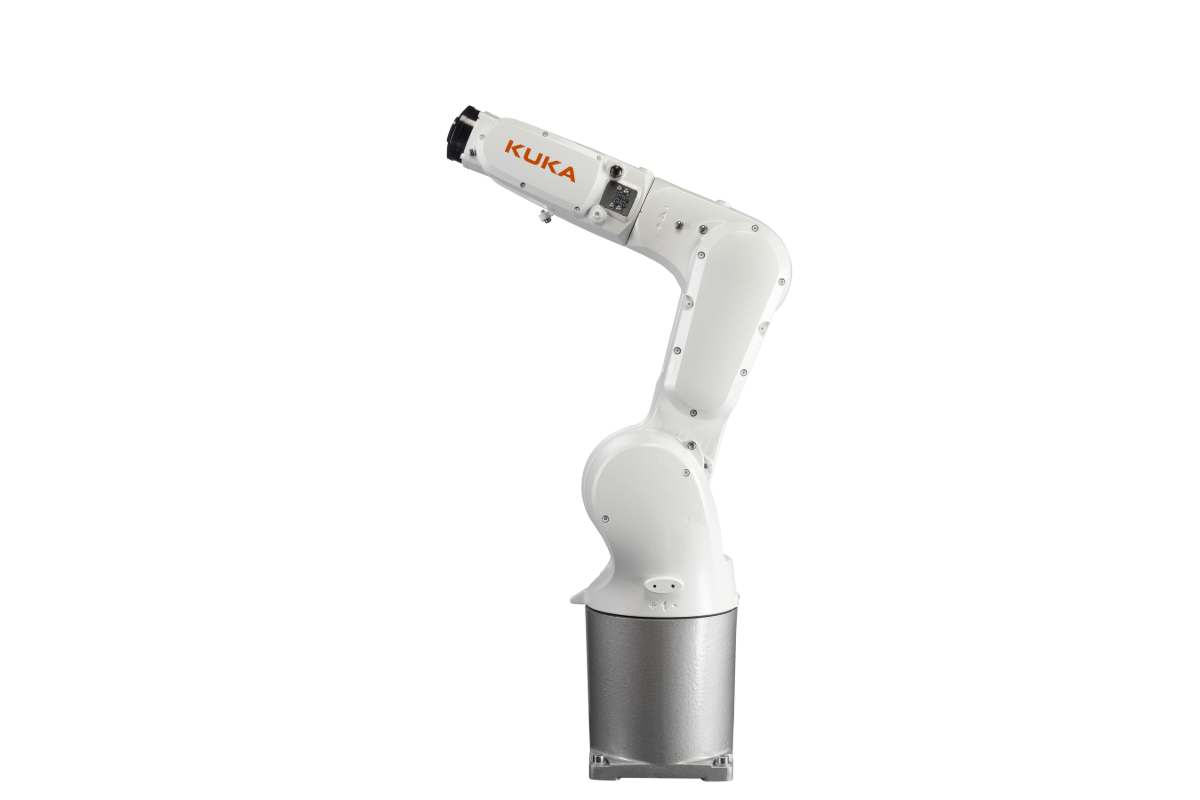

KUKA robotarm
Pålitlig liten industrirobot med 6 axlar och en maximal nyttolast på 6,7 kg.
Delvikt
Max
3 kg
Robotarm
Nyttolast
6.7 kg
Räckvidd
901 mm
IP-nivå
IP65 | IP67 [arm|handled]
Poseupprepbarhet (ISO 9283)
± 0.02 mm
Robotverktyg
Pneumatisk parallellgripdon
1
Sats universalfingrar
1
Rengöringsmunstycke
1
Slaglängd per käft
8 mm
Stängnings-/öppningskraft
550/610 N
Övriga data
Materialhantering
Rutmönster
Tillgängligt utrymme
600 x 520 x 150 mm
Enhetens storlek
850 x 1200 x 2000 mm
Verktygsskaftdiameter
ø40/ø32 mm

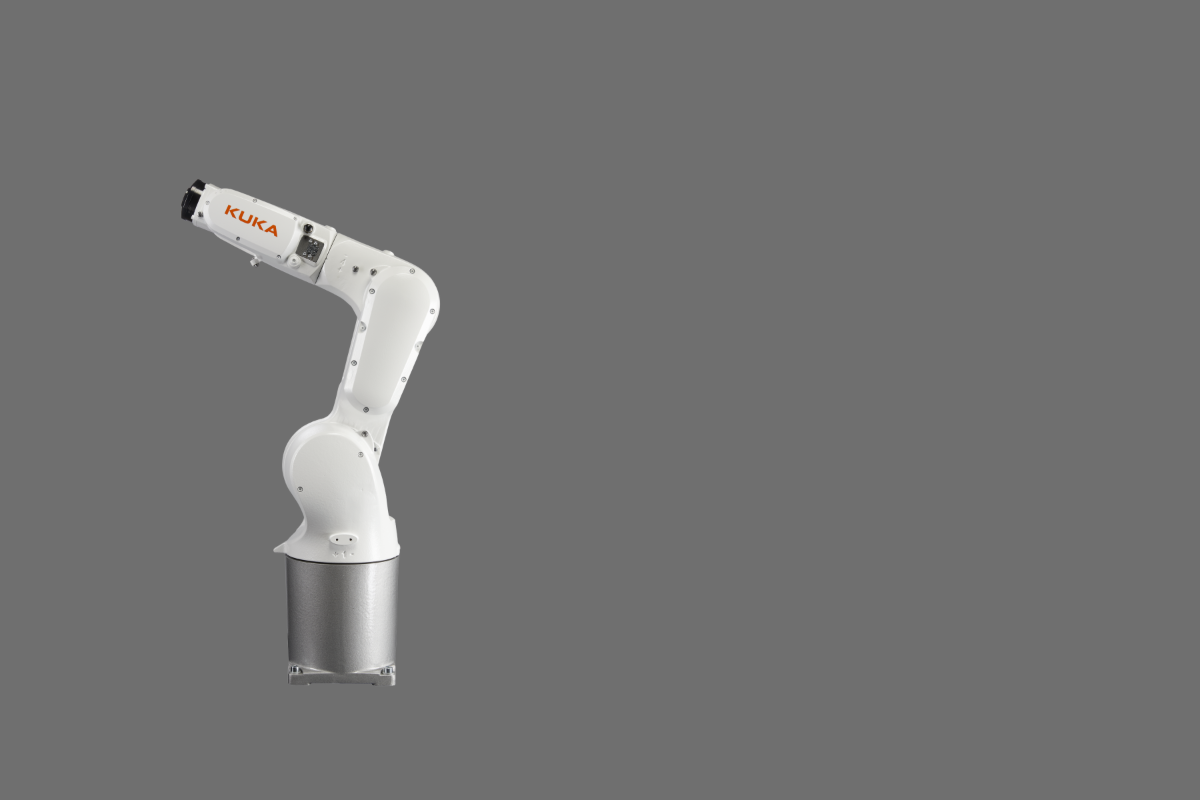

SYIL R1 – Drivs av KUKA och Siemens
Upptäck nästa nivå av produktivitet
Upplev fördelarna med förenklad automatisering med SYIL R1 Machine Tending System. En komplett automatiseringslösning som är snabb att installera och enkel att använda från din SINUMERIK 828D. R1 eliminerar manuella och repetitiva uppgifter från dina CNC-operationer genom att automatisera lastnings- och lossningsprocessen.
SYIL R1 Machine Tending System är byggt med KUKAs pålitliga 6-axliga robot och är den perfekta lösningen för uppgifter med stor variation och små volymer.
Nu kan du ägna din tid åt att utveckla din verksamhet istället för att utföra repetitiva uppgifter!

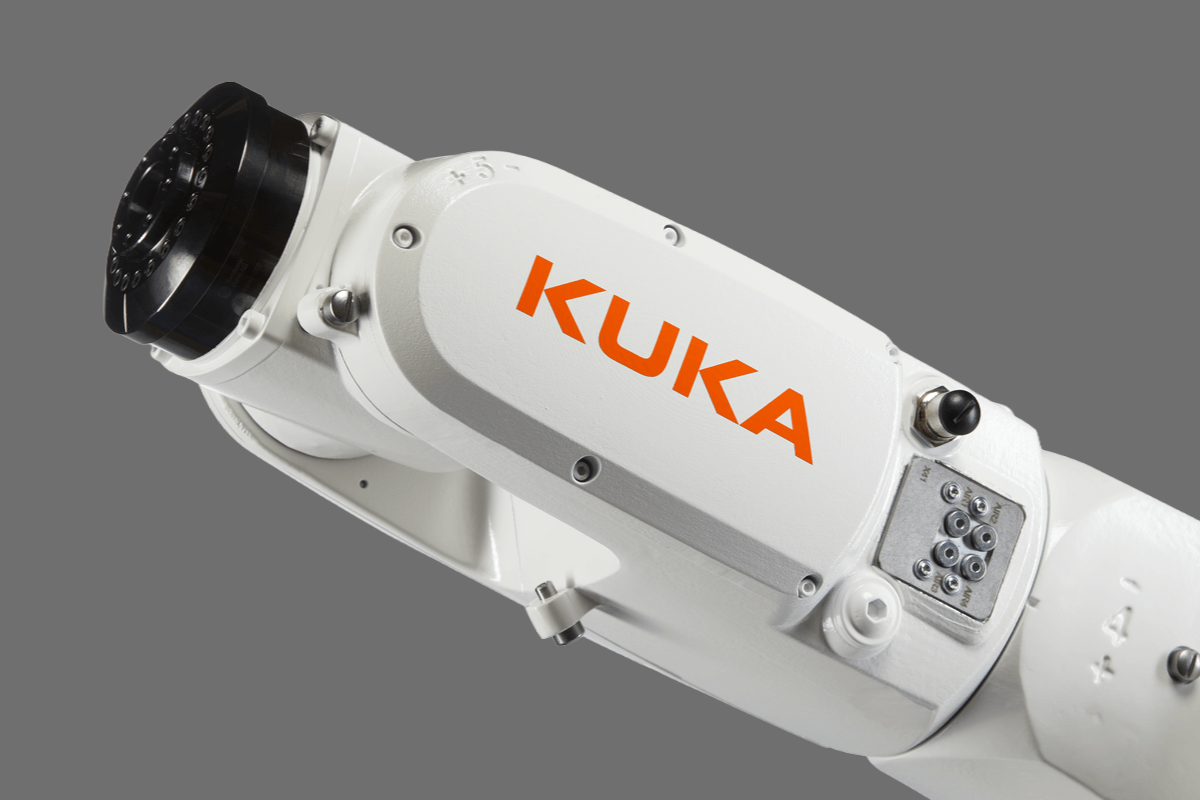

SYIL R1 använder en KUKA-robotarm. SYIL är en officiell partner till KUKA.
SYIL R1 – Vad ingår i denna färdigpaketerade lösning?

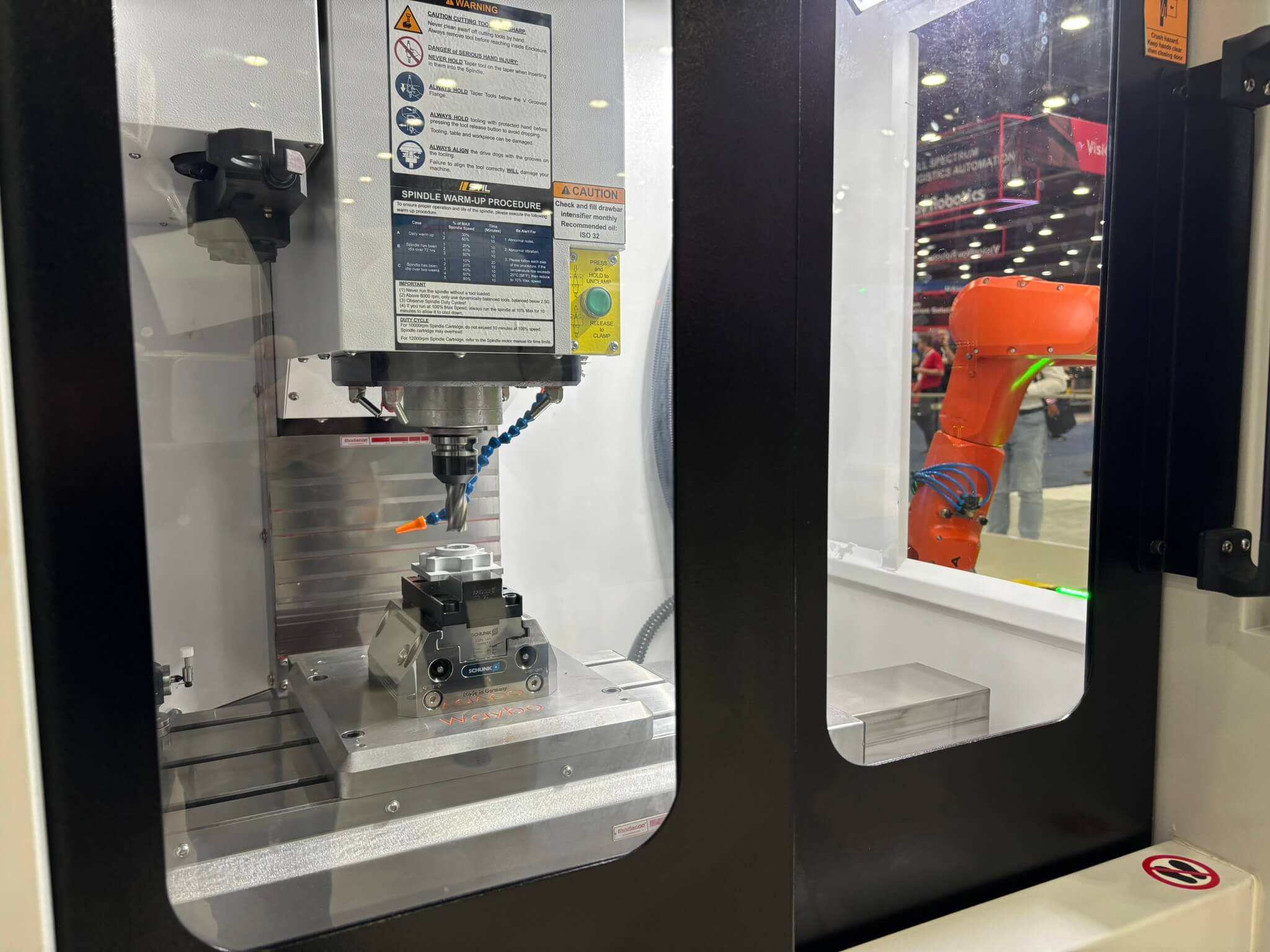

R1-cellen är utformad för att automatisera repetitiva uppgifter i samband med maskinbetjäning, såsom lastning och lossning av delar i CNC-maskiner. Roboten hämtar självständigt delar från det plana bordet, laddar dem i maskinen, tar bort den färdiga delen och placerar den på det plana bordet igen eller på någon annan utmatningsmekanism.
R1-paketet innehåller:
- Kompakt ram med ett plant bord för hantering av material
- KUKA robotarm
- robotverktyg
- extra arbetsfäste och dubbla gripdon finns som tillval
- Cellen är förberedd för plug-and-play-integration med alla SYIL Siemens-maskiner.
- automatisk dörr (om R1 köps tillsammans med en SYIL-maskin)

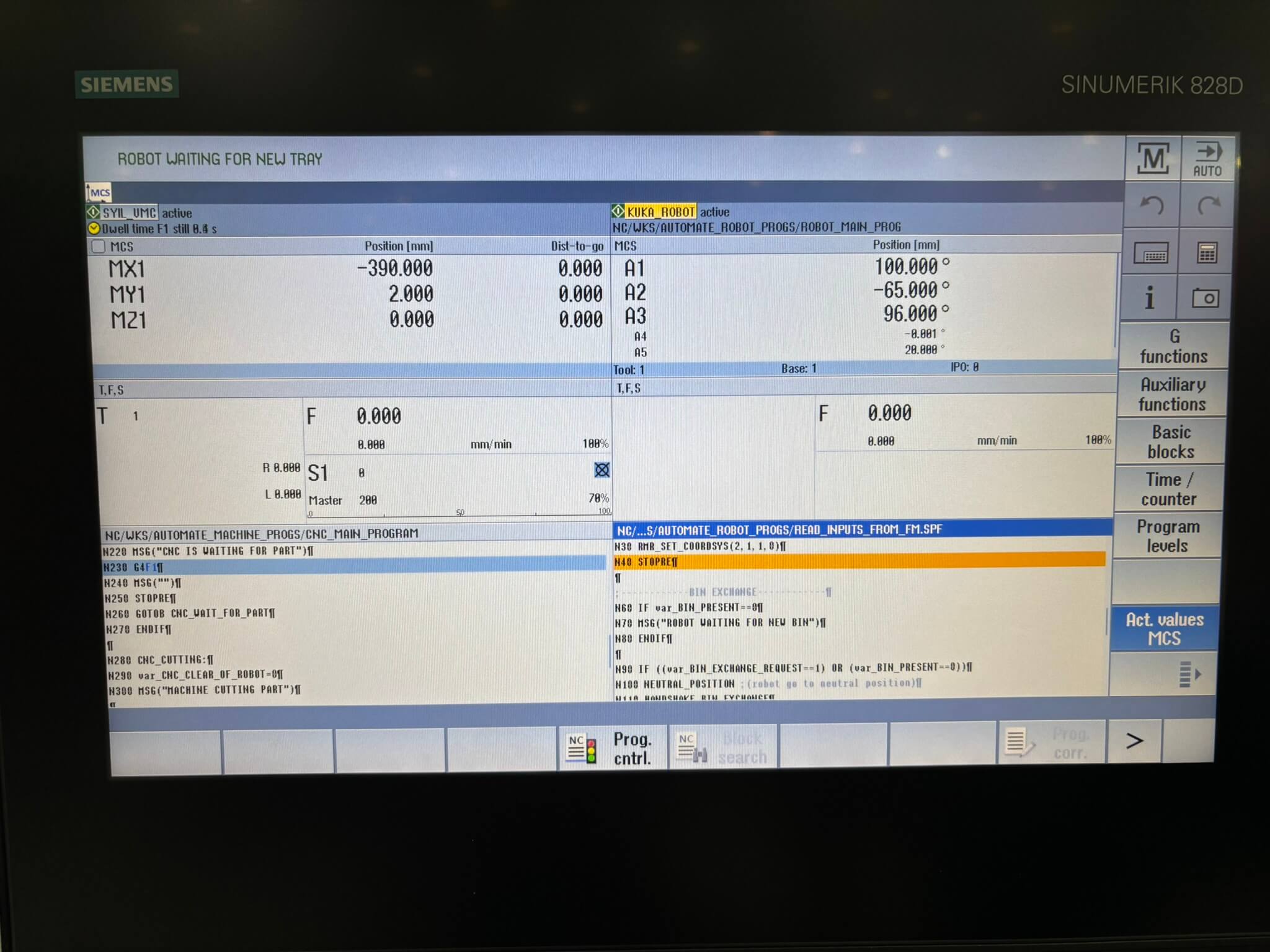

Siemens SINUMERIK
En integrerad automatiseringslösning för verkstäder som möjliggör sömlös styrning av både CNC-maskiner och KUKA-robotar från ett enda gränssnitt.

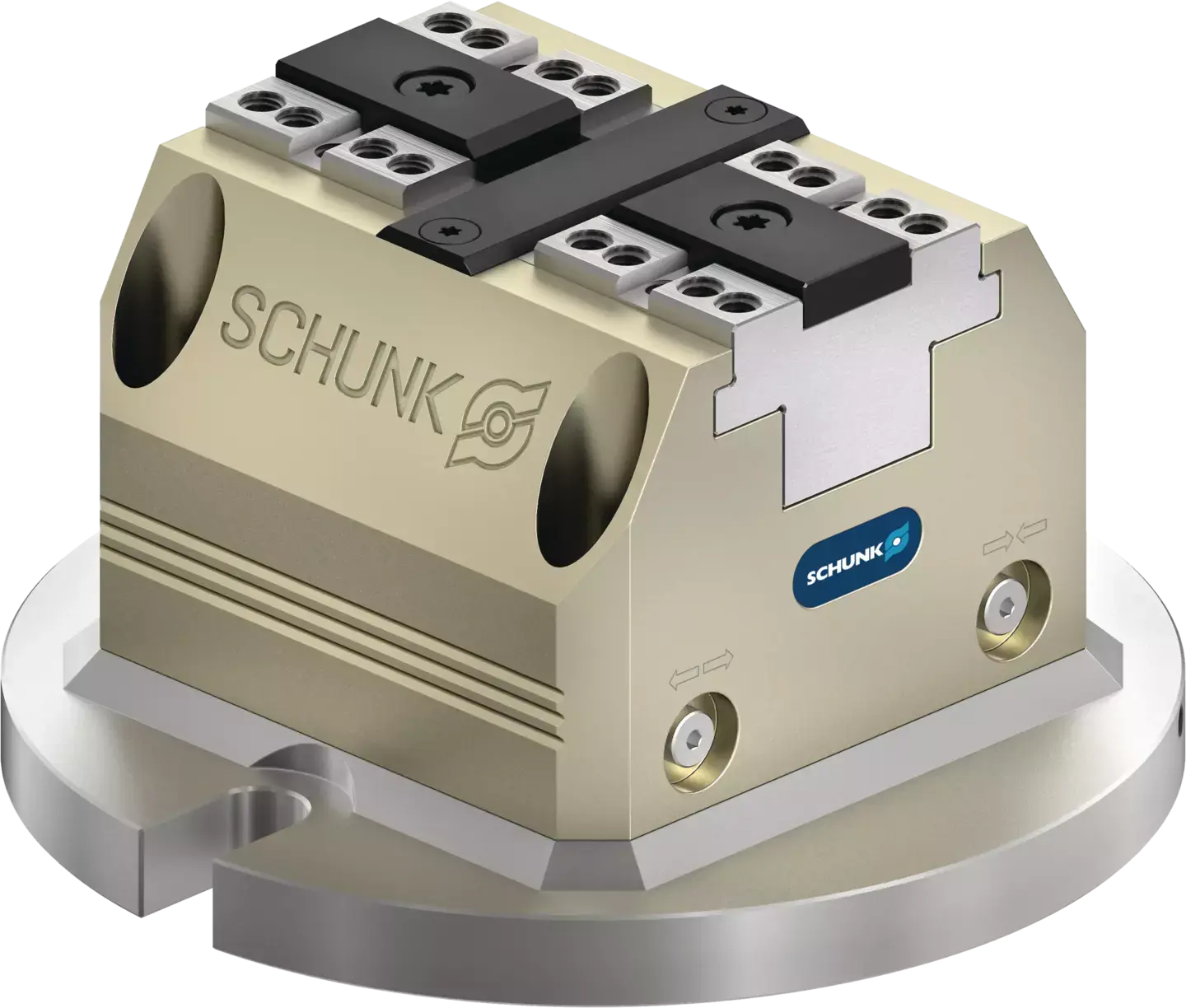

SCHUNK
Pneumatisk klämkraftsblock.

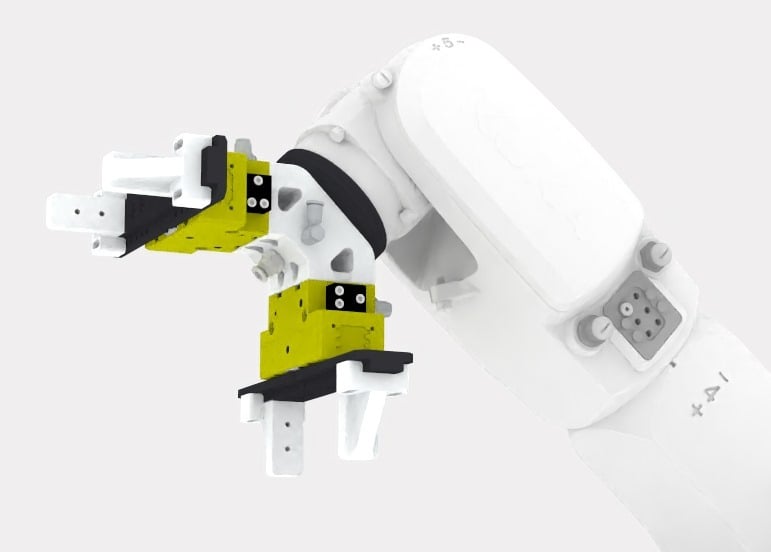

Dubbel gripdon
Används om den färdiga delen har en annan form än råmaterialet.

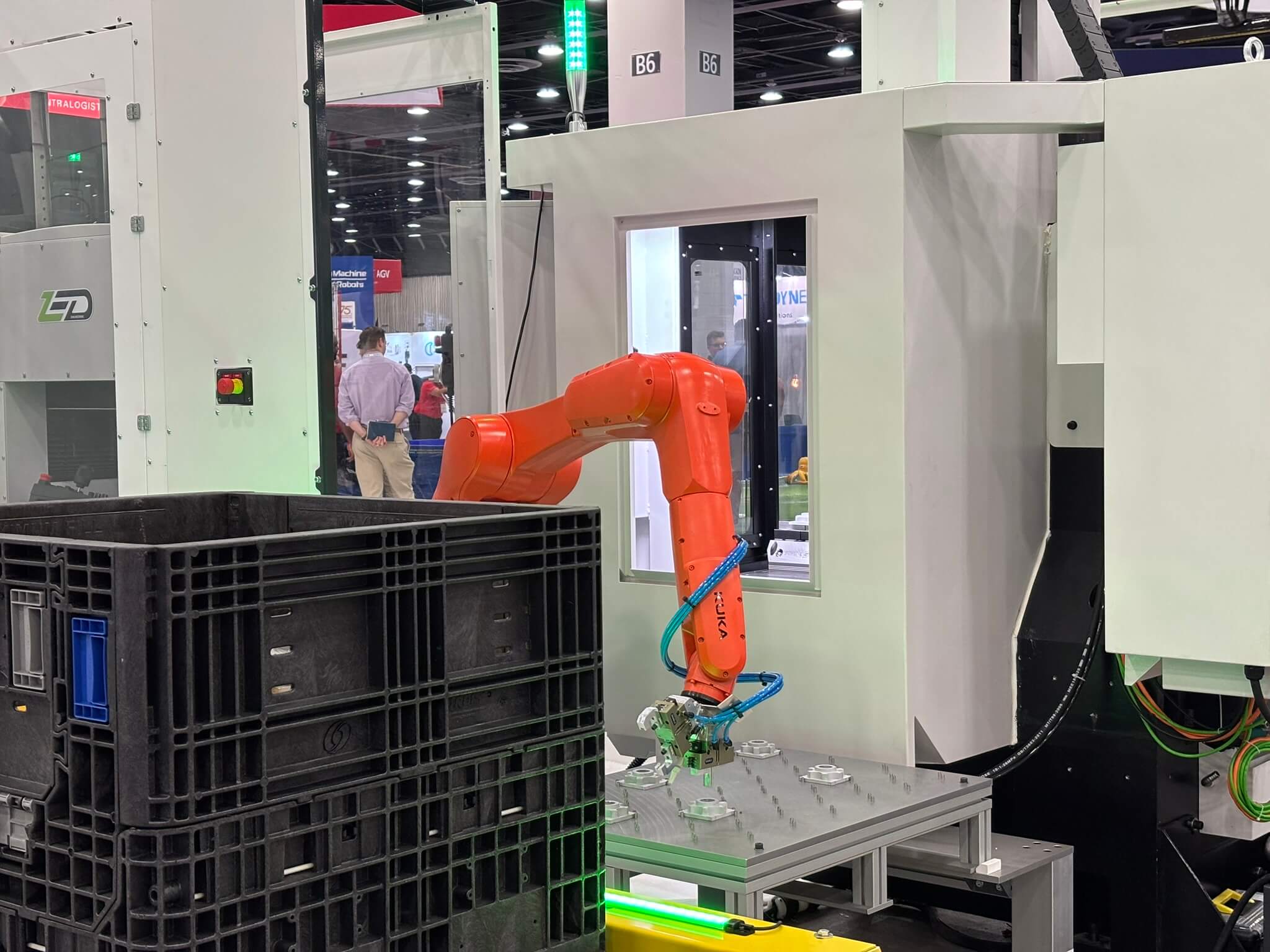

Avtomatska vrata
Posebej izdelana avtomatska vrata, nameščena na stranskih vratih vašega stroja SYIL.

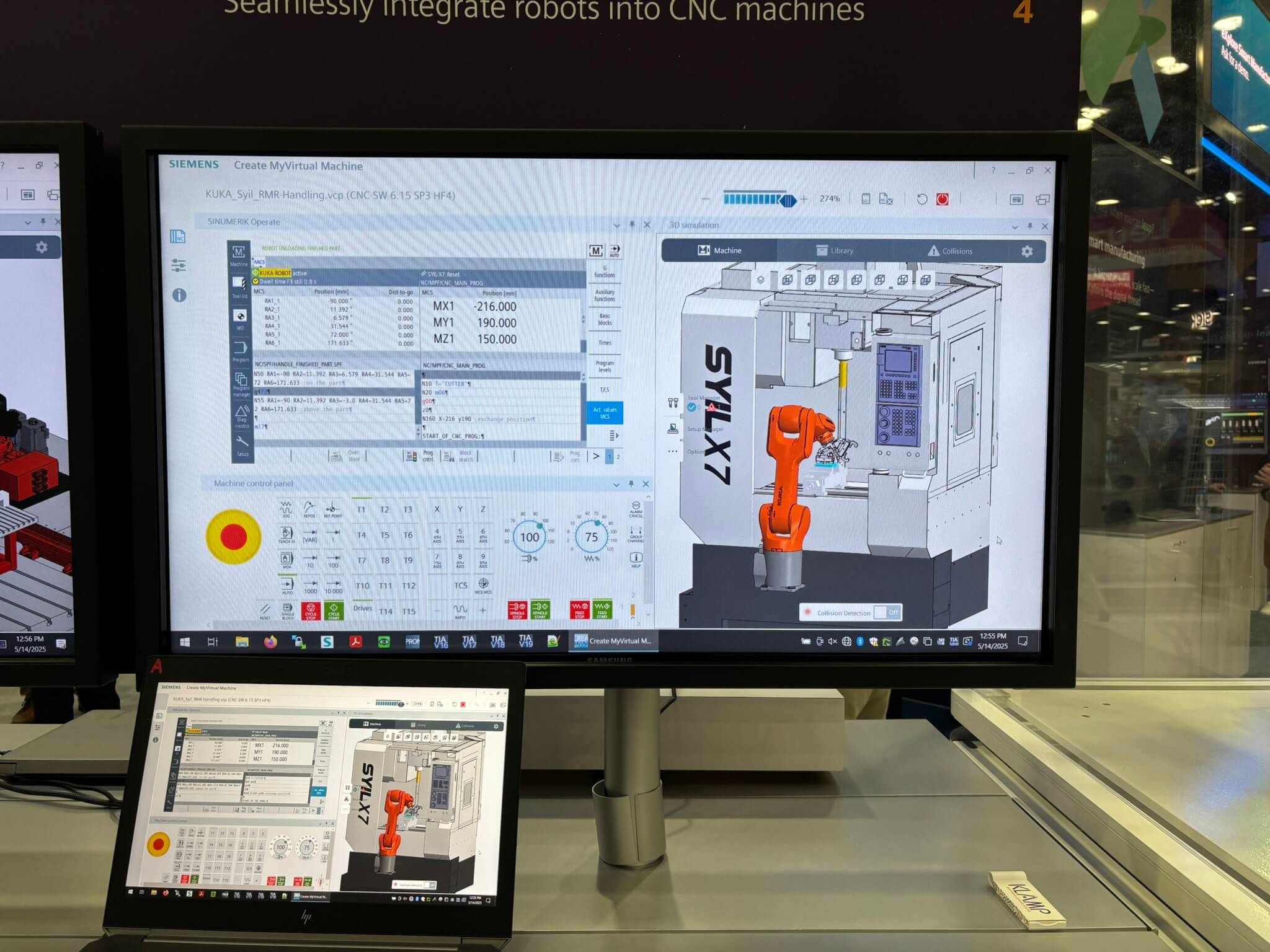

Digitalni dvojnik
Razširite svoj R1 z digitalnim dvojnikom, da boste lahko simulirati in program obdelava in vzdrževanje strojev brez fizičnega dostopa do stroja.
Tekniska specifikationer
R1
Detaljvikt
Max. vikt [kg]
3
Robotarm
Lastkapacitet [kg]
6.7
Räckvidd [mm]
901
IP-klass
IP65|IP67
Positionsrepeterbarhet (ISO 9283) [mm]
± 0.02
Robotverktyg
Pneumatisk parallellgripdon
1
Sats universalfingrar
1
Rengöringsmunstycke
1
Slaglängd per käft [mm]
8
Stängningskraft [N]
550
Öppningskraft [N]
610
Övriga data
Materialhantering
Rutmönster
Tillgängligt utrymme [mm]
600 x 520 x 150
Enhetens storlek [mm]
850 x 1200 x 2000
Elanslutning
200-240 VAC - 16 Amp
Tryckluftsbehov [psi]
90-120
