Bearbetningskapacitet
Maximal diameter på bearbetningsstången (mm)
Φ32 mm / Φ38 mm
Spindelns genomgående håldiameter (mm)
Φ37 mm / Φ39 mm
Maximal bearbetningslängd (mm) (Ingen styrbussning)
2.5D (max. 80 mm) / 2.5D (max. 90 mm)
Maximal bearbetningslängd(mm) (fast styrhylsa)
--

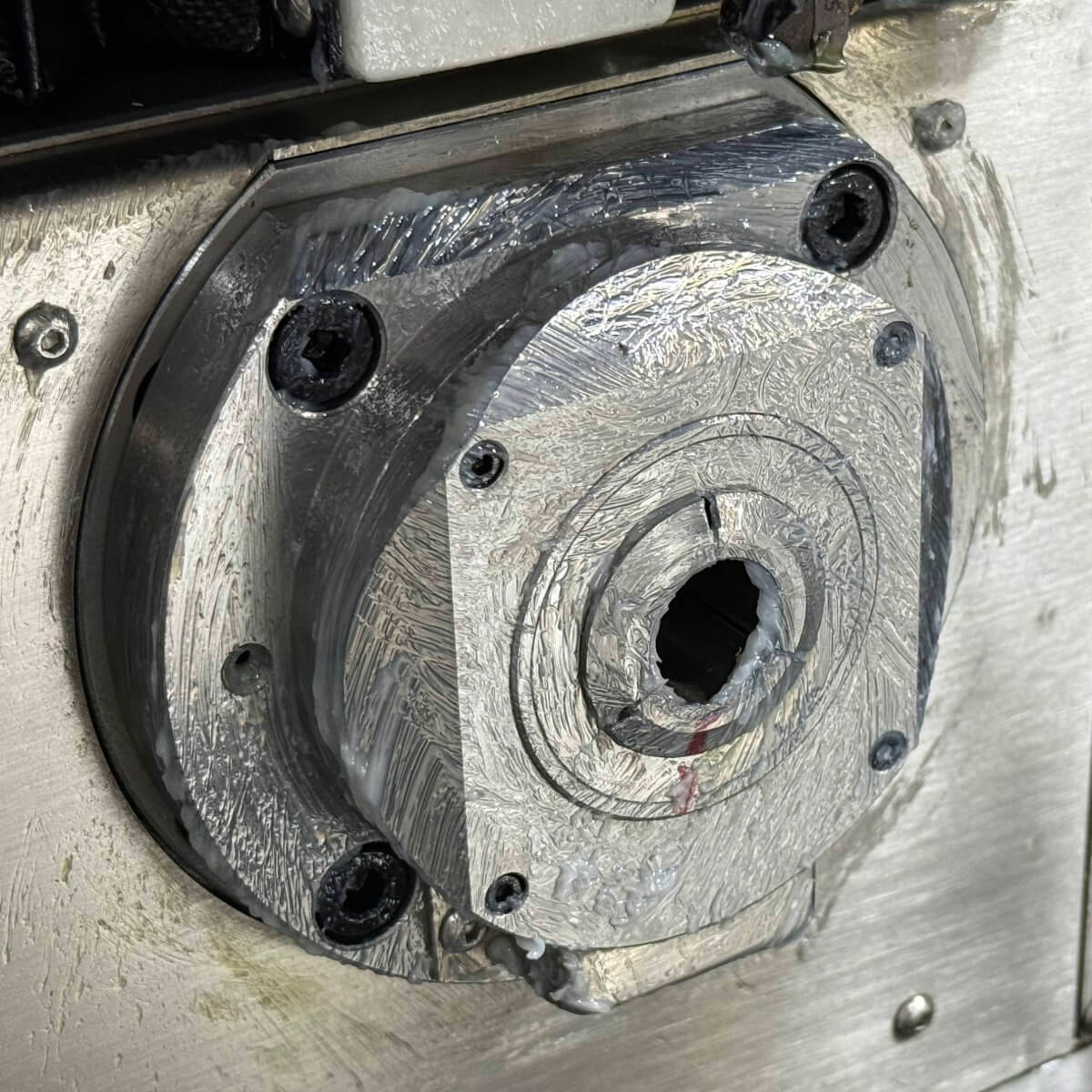

Maximal bearbetningslängd(mm) (roterande styrhylsa)
310 mm
Maximal fastspänningsdiameter för bakre spindel (mm)
Φ32 mm / Φ38 mm
Spindelns maximala borrdiameter (mm)
Φ13 mm
Bearbetningskapacitet
Spindelns maximala gängdiameter
M12
Bakre spindelns maximala borrdiameter (mm)
Φ10
Maximal gängdiameter på bakre spindel
M10
Maximal borrdiameter för radiellt roterande verktyg (mm)
Φ10 mm
Maximal gängdiameter för radiellt roterande verktyg
M8
Maximal borrdiameter för bakåtdrivet verktyg (mm)
Φ8 mm / Φ8 mm (tillval)
Maximal gängdiameter för bakåtdrivet verktyg
M6 / M6(tillval)
Mekanisk kapacitet
Spindelhastighet (r/min)
8000 varv/min (roterande styrbussning 6000) / 6000 varv/min (roterande cylinder)
Bakre spindelhastighet (r/min)
8000 varv/min
Radiell hastighet för roterande verktyg (r/min)
6000
Hastighet för bakåtriktat verktyg (r/min)
6000 varv/min / 6000 varv/min (tillval)
Snabb förflyttningshastighet (m/min)
30 m/min (X2, Y1, Z1, Z2)
Snabb förflyttningshastighet (m/min)
24 m/min (X1, Y2) / 24 m/min (X1, Z1) / 24 m/min (X1, Y2, Z1)
Spindellutning (mm)
≤0.002
Upprepa positioneringsnoggrannhet (mm)
≤0.003
Verktygssystem
Utvändiga cylindriska verktyg
6(□16) / 1(□20)+5(□16)
Verktyg för bearbetning av ändytor
4(ER20)
Radiellt roterande verktyg
1(ER20)+3(ER16)
Hållare för djuphålsverktyg
2 (ER16, tillval)
Verktyg för bakbearbetning
4(ER16)

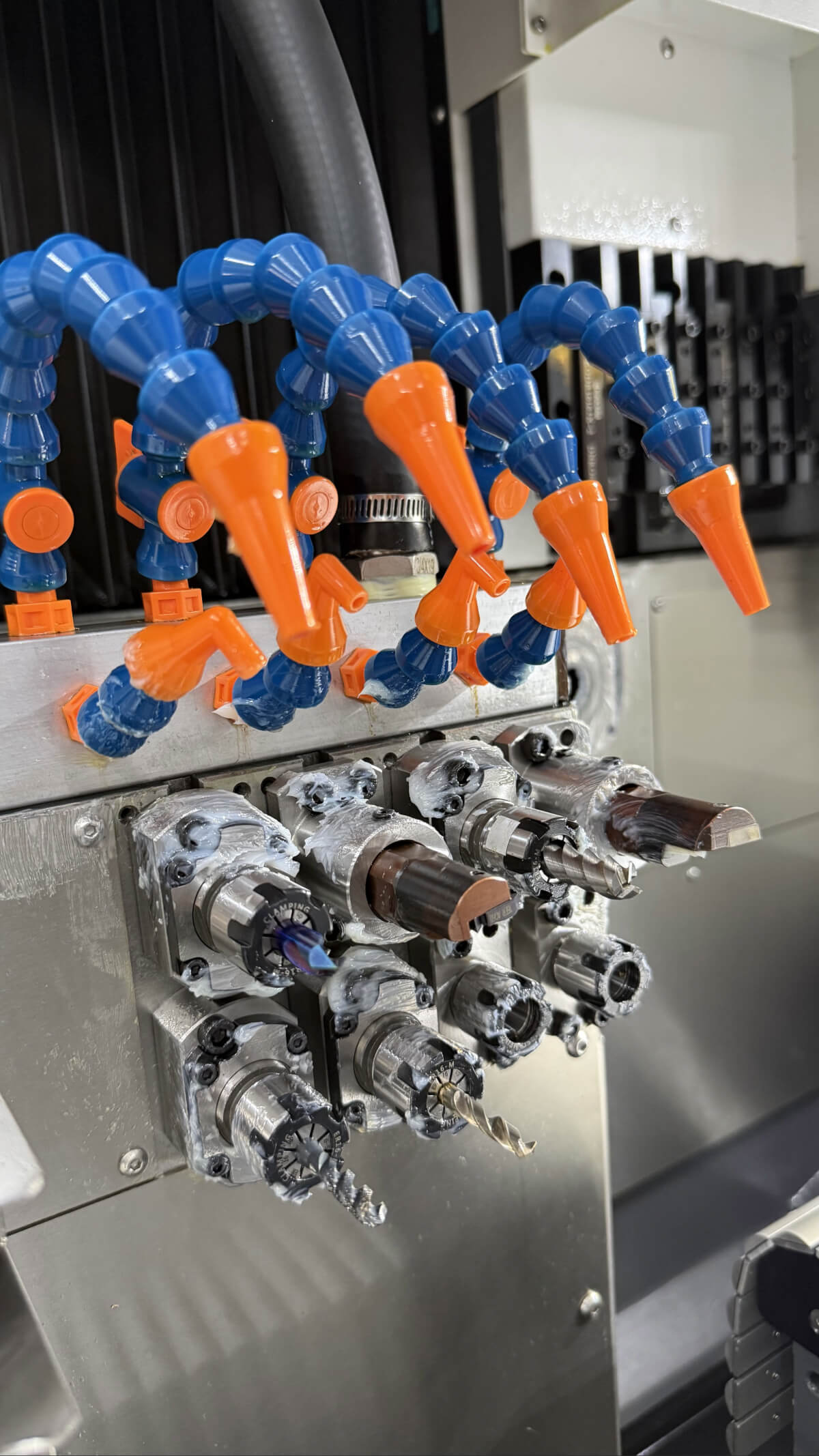

Bakåtdrivet verktyg
4(ER16) / Tillval
Hållare för verktyg för bakre svarvning
ingen
Motoreffekt
Spindel(kw)
6.3 kW
Motspindel (kW)
4.2 kW
Linjär drivaxel(kw)
1.1 kW (X1, X2, Y1, Z1, Z2)
Radiellt levande verktyg (kw)
1.1 kW
Tillbaka live verktyg (kw)
1 kW / 1 kW (tillval)
Kylningspump (kw)
0.4
Övriga
Vikt (kg)
3750 kg
Storlek (mm)
2960×1660×1920 mm / 3100×1660×1920 mm

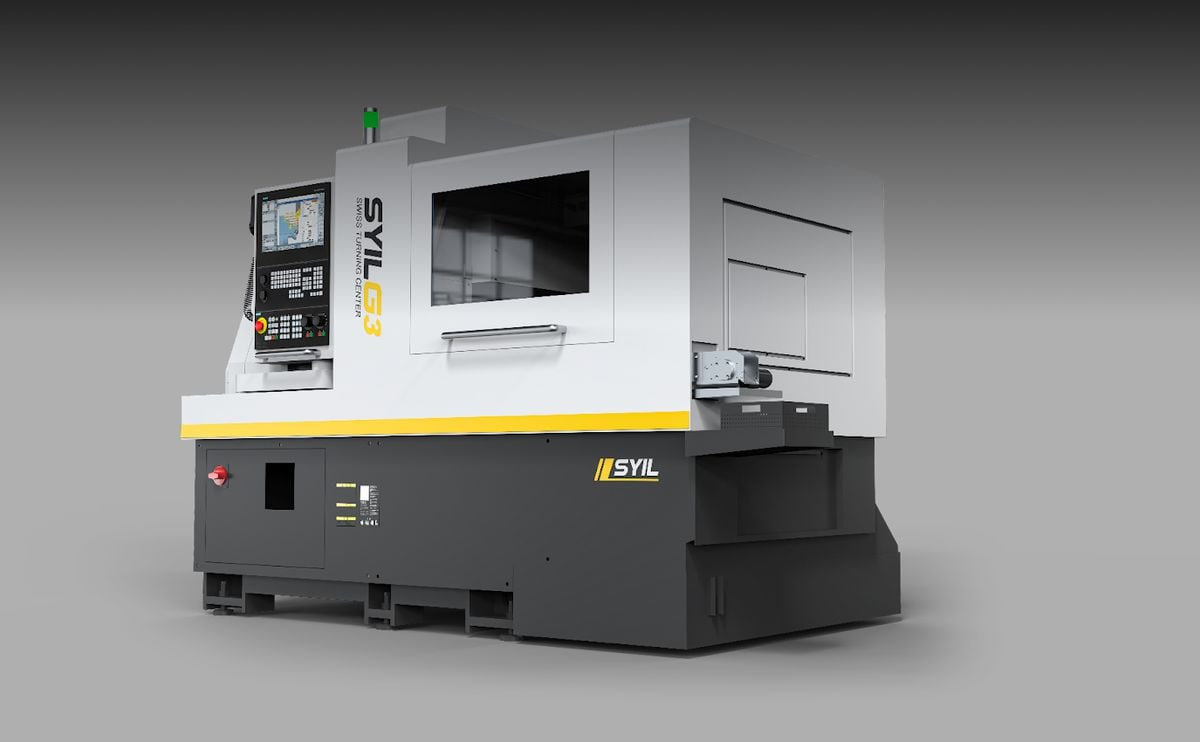

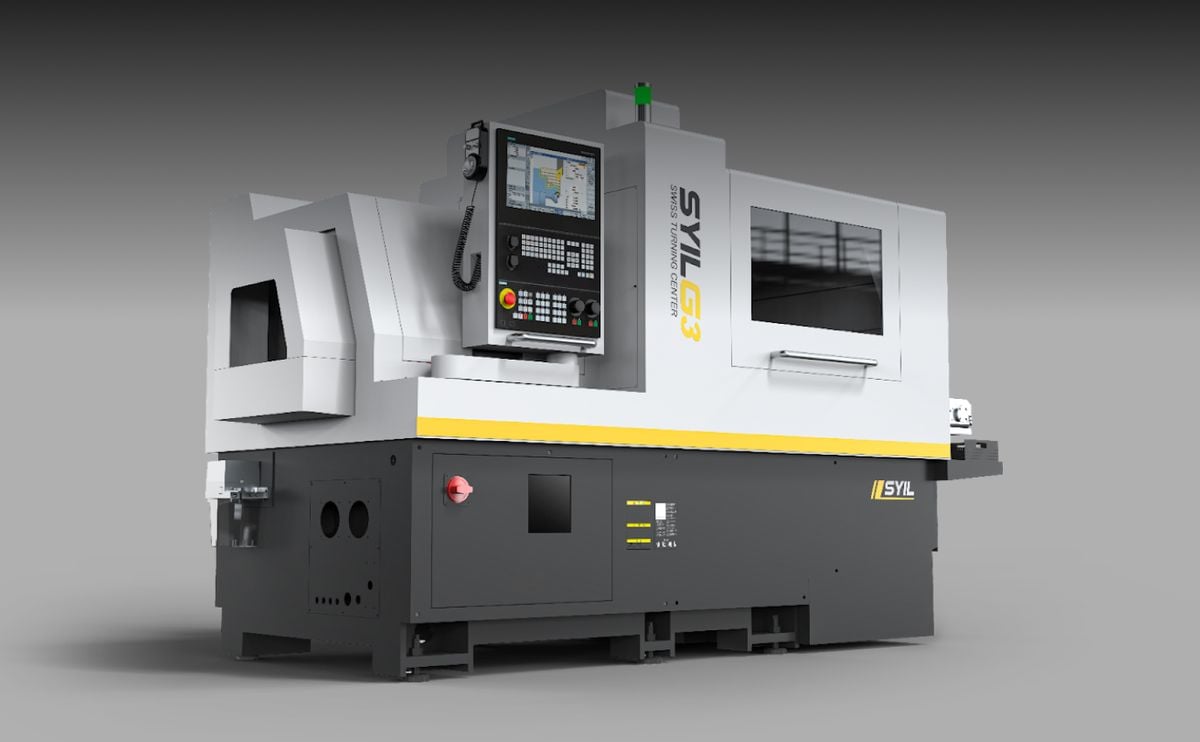

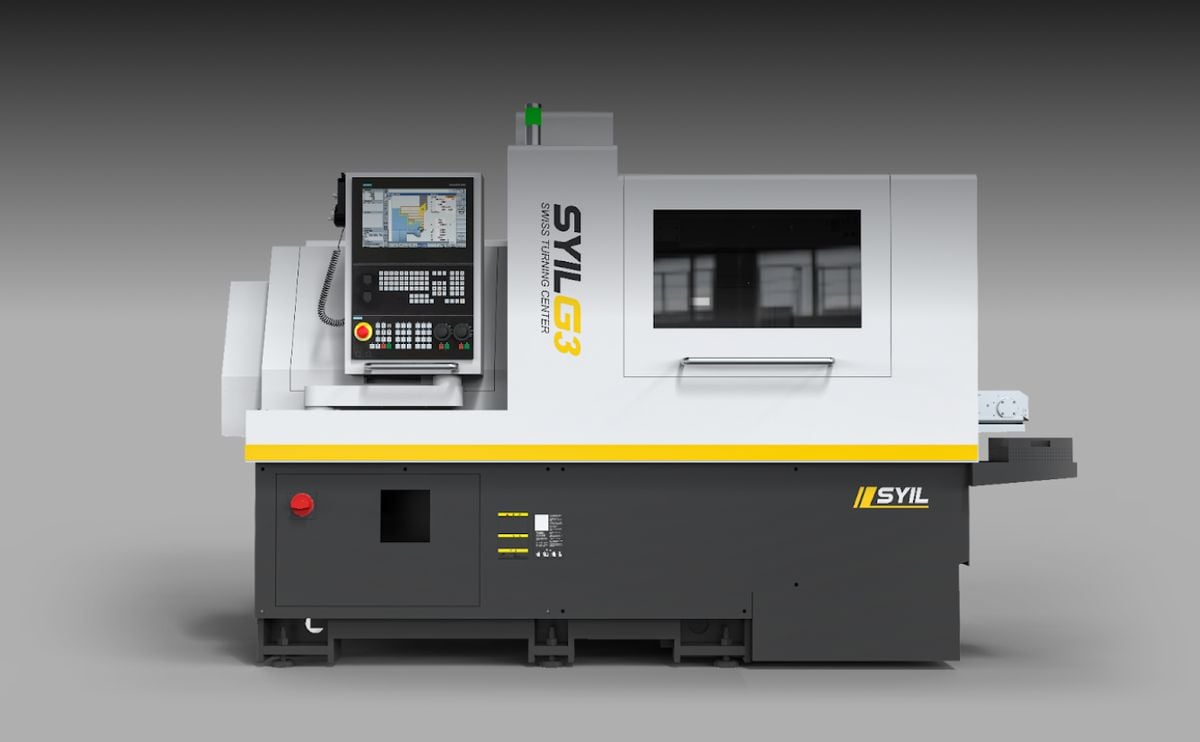

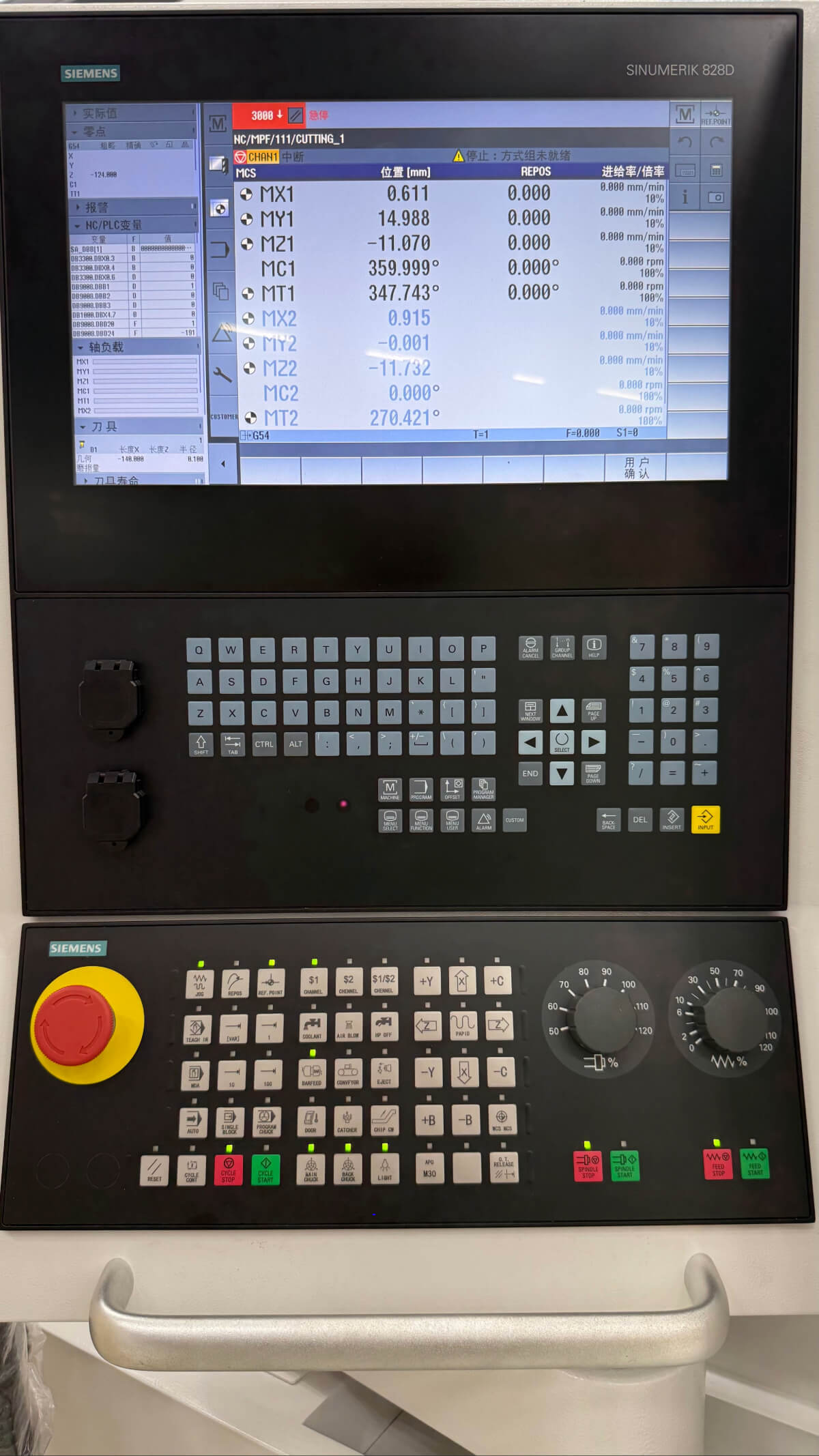

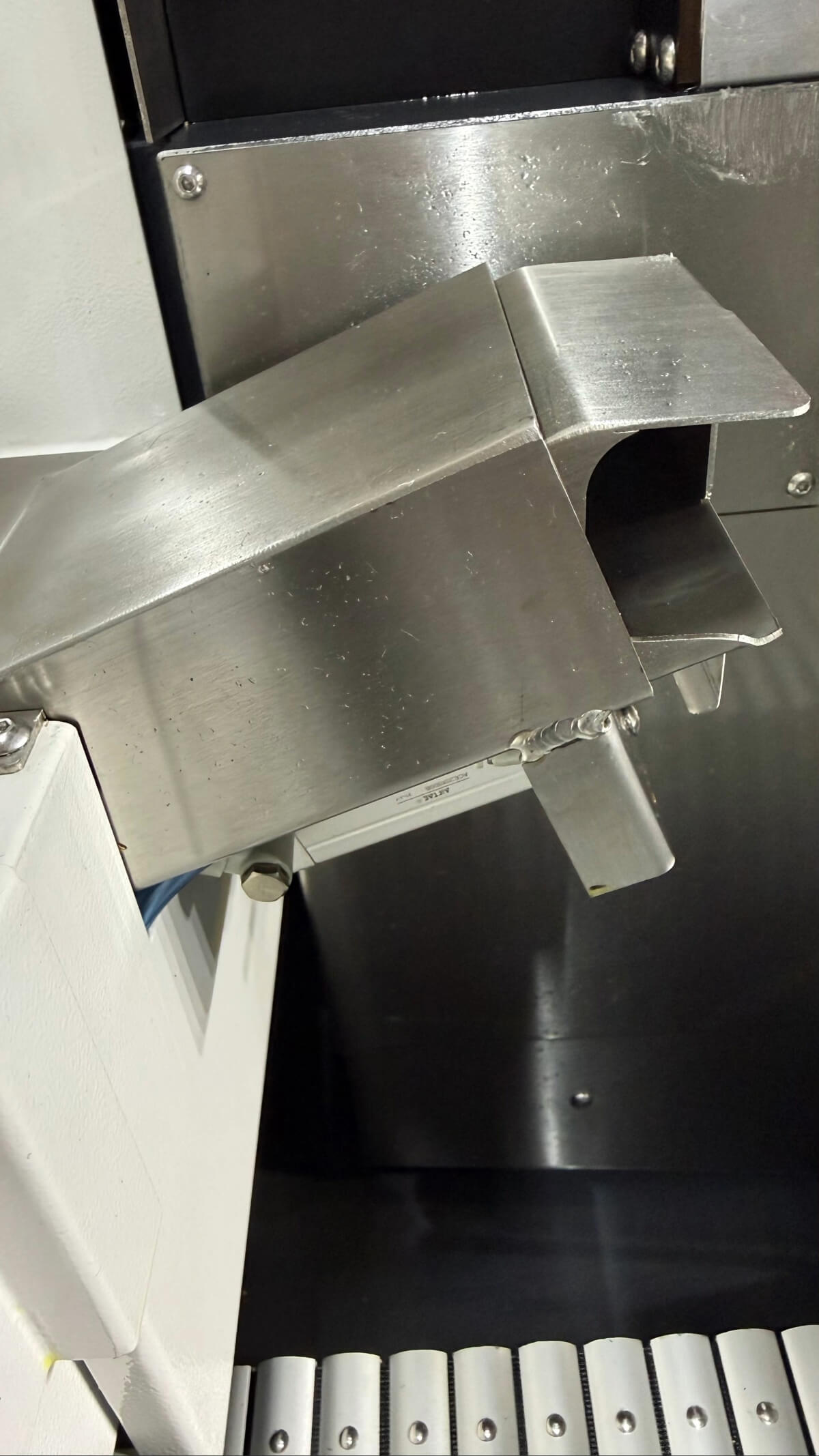

SYIL G3 Egenskaper
Idealisk för bearbetning av små och långa detaljer med exceptionell precision och stabilitet.
Tekniska specifikationer
G3 L326
G3 L385
G3 L386
Bearbetningskapacitet
Maximal diameter på bearbetningsstången (mm)
Φ32
Φ38
Φ38
Diameter på genomgående hål i spindel (mm)
Φ37
Φ39
Φ39
Maximal bearbetningslängd(mm) &(tum) (utan styrbussning)
2,5D (max 80)
2,5D (max 90)
2,5D (max 90)
Maximal bearbetningslängd(mm) &(tum) (fast styrhylsa)
--
--
--
Maximal bearbetningslängd(mm) &(tum) (roterande styrhylsa)
310
310
310
Maximal fastspänningsdiameter för bakre spindel (mm)
Φ32
Φ38
Φ38
Spindelns maximala borrdiameter (mm)
Φ13
Φ13
Φ13
Spindelns maximala tappningsdiameter
M12
M12
M12
Bakre spindelns maximala borrdiameter (mm)
Φ10
Φ10
Φ10
Bakre spindelns maximala gängdiameter
M10
M10
M10
Maximal borrdiameter för radiellt roterande verktyg (mm)
Φ10
Φ10
Φ10
Maximal gängdiameter för radiellt roterande verktyg
M8
M8
M8
Maximal borrdiameter för bakåtdrivet verktyg (mm)
Φ8
Φ8 (valfritt)
Φ8
Maximal gängdiameter för bakåtdrivet verktyg
M6
M6 (tillval)
M6
Mekanisk kapacitet
Spindelhastighet (r/min)
8000(roterande styrhylsa 6000)
6000(roterande cylinder)
6000(roterande cylinder)
Bakre spindelhastighet (r/min)
8000
8000
8000
Radiell hastighet för roterande verktyg (r/min)
6000
6000
6000
Bakåtriktad verktygshastighet (r/min)
6000
6000 (tillval)
6000
Snabb rörelsehastighet (m/min)
30(X2, Y1, Z1, Z2)
30(X2, Y1, Z1, Z2)
30(X2, Y1, Z1, Z2)
Snabb rörelsehastighet (m/min)
24(X1, Y2)
24(X1, Z1)
24(X1, Y2, Z1)
Spindellutning (mm)
≤0.002
≤0.002
≤0.002
Positioneringsnoggrannhet vid upprepning (mm)
≤0.003
≤0.003
≤0.003
Verktygssystem
Utvändiga cylindriska verktyg
6(□16)
1(□20)+5(□16)
1(□20)+5(□16)
Verktyg för bearbetning av ändytor
4(ER20)
4(ER20)
4(ER20)
Radiala direktdrivna verktyg
1(ER20)+3(ER16)
1(ER20)+3(ER16)
1(ER20)+3(ER16)
Hållare för djuphålsverktyg
2(ER16)
2(ER16)
2(ER16)
Verktyg för bakbearbetning
4(ER16)
4(ER16)
4(ER16)
Bakåtdrivet verktyg
4(ER16)
Valfritt
4(ER16)
Hållare för svarvverktyg
--
--
--
Motoreffekt
Spindel(kw)
6.3
6.3
6.3
Bakre spindel(kw)
4.2
4.2
4.2
Linjär drivaxel (kw)
1.1(X1, X2, Y1, Z1, Z2)
1.1(X1, X2, Y1, Z1, Z2)
1.1(X1, X2, Y1, Z1, Z2)
Radiellt roterande verktyg (kw)
1.1
1.1
1.1
Back live-verktyg (kw)
1
1 (valfritt)
1
Kylpump (kw)
0.4
0.4
0.4
Vikt och storlek
Vikt (kg)
3750
3750
3750
Storlek (mm)
2960x1660x1920
3100x1660x1920
3100x1660x1920
